V形架定位的结构形式及特点简介

V形架定位的最大优点是对中性好。即使作为定位基面的外圆直径存在误差，仍可保证一批工件的定位基准轴线始终处在V形架的对称面上；并且使安装方便。见图20。

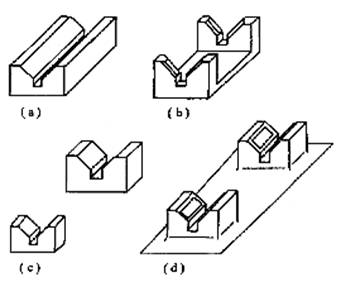

图21为常用V形架结构。图(a)用于较短的精基准面的定位，图(b)和图(c)用于较长的或阶梯轴的圆柱面，其中图(b)用于粗基准面，图(c)用于精基准面；图(d)用于工件较长且定位基面直径较大的场合，V形架做成在铸铁底座上镶装淬火钢垫板的结构。

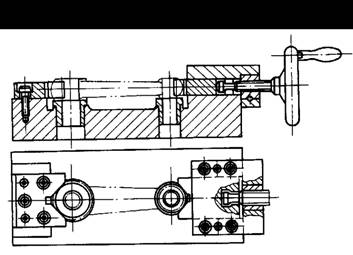

V形架可分为固定式和活动式。固定式V形架在夹具体上的装配，一般用螺钉和两个定位销连接。活动V形架除限制工件一个自由度外，还兼有夹紧作用，其应用见图22。
