数控车床夹具的分类和结构特点

  数控车床夹具主要有三爪自定心卡盘、四爪单动卡盘、花盘等。

三爪自定心卡盘如图1所示，可自动定心，装夹方便，应用较广，但它夹紧力较小，不便于夹持外形不规则的工件。

    四爪单动卡盘如图2所示，其四个爪都可单独移动，安装工件时需找正，夹紧力大，适用于装夹毛坯及截面形状不规则和不对称的较重、较大的工件。

通常用花盘装夹不对称和形状复杂的工件，装夹工件时需反复校正和平衡。

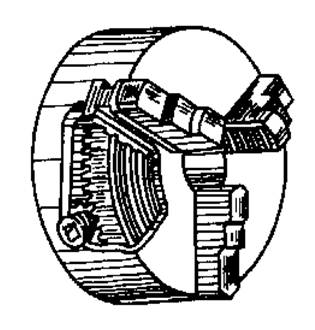

图1  三爪自定心卡盘的构造

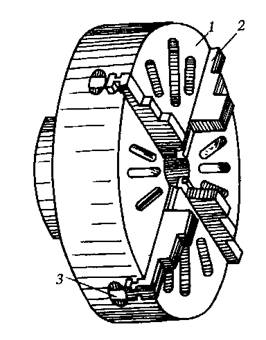

图2  四爪单动卡盘

1-卡盘体   2-卡爪   3-丝杆
