孔系组合夹具的结构特点

  目前许多发达国家都有自己的孔系组合夹具。图1为德国BIUCO公司的孔系组合夹具组装示意图。元件与元件间用两个销钉定位，一个螺钉紧固。定位孔孔径有10、12、16、24㎜四个规格；相应的孔距为30、40、50、80㎜；孔径公差为H7，孔距公差为士0.01㎜。

   孔系组合夹具的元件用一面两圆柱销定位，属允许使用的过定位；其定位精度高，刚性比槽系组合夹具好，组装可靠，体积小，元件的工艺性好，成本低，可用作数控机床夹具。但组装时元件的位置不能随意调节，常用偏心销钉或部分开槽元件进行弥补。

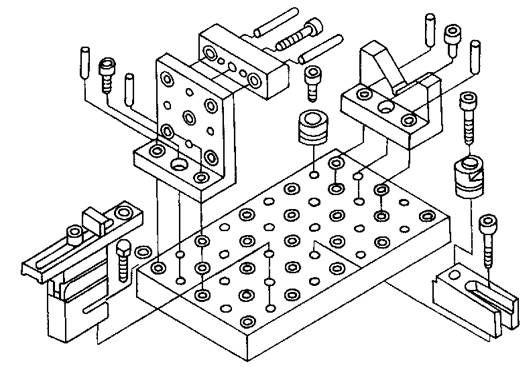

图1  BIUCO孔系组合夹具组装示意图
