数控拼装夹具的结构特点（镗箱体孔的数控机床夹具为例）

  拼装夹具是在成组工艺基础上，用标准化、系列化的夹具零部件拼装而成的夹具。它有组合夹具的优点，比组合夹具有更好的精度和刚性，更小的体积和更高的效率，因而较适合柔性加工的要求，常用作数控机床夹具。

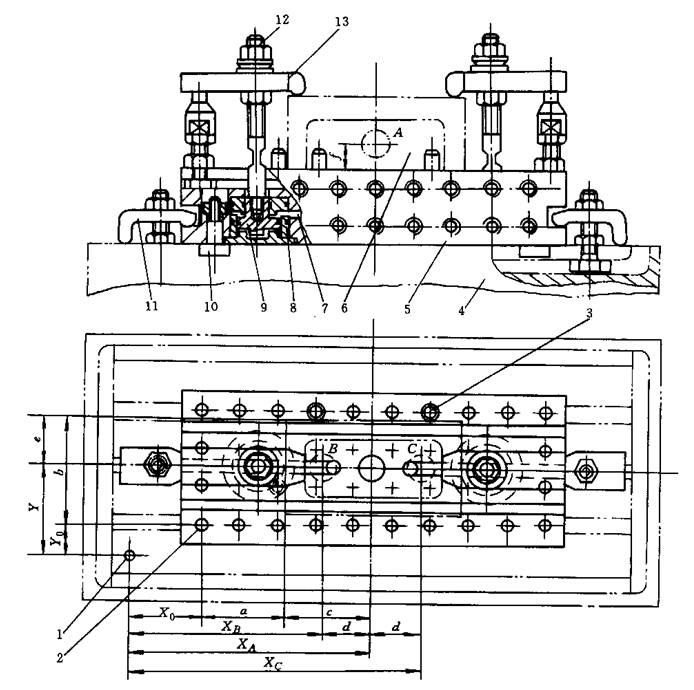

   图1为镗箱体孔的数控机床夹具，需在工件6上镗削A、B、C三孔。工件在液压基础平台5及三个定位销钉3上定位；通过基础平台内两个液压缸8、活塞9、拉杆12、压板13将工件夹紧；夹具通过安装在基础平台底部的两个连接孔中的定位键10在机床T形槽中定位，并通过两个螺旋压板11固定在机床工作台上。可选基础平台上的定位孔2作夹具的坐标原点，与数控机床工作台上的定位孔1的距离分别为X₀、Y₀。三个加工孔的坐标尺寸可用机床定位孔1作为零点进行计算编程，称固定零点编程；也可选夹具上方便的某一定位孔作为零点进行计算编程，称浮动零点编程。

       图1  数控机床夹具

1、2—定位孔   3—定位销孔   4—数控机床工作台   5—液压基础平台   6—工件

7—通油孔   8—液压缸   9—活塞   10—定位键   11、13—压板   12—拉杆
