加工时欠定位的情况实例

  根据工件的加工要求，应该限制的自由度没有完全被限制的定位，称为欠定位。欠定位无法保证加工要求，所以是绝不允许的。

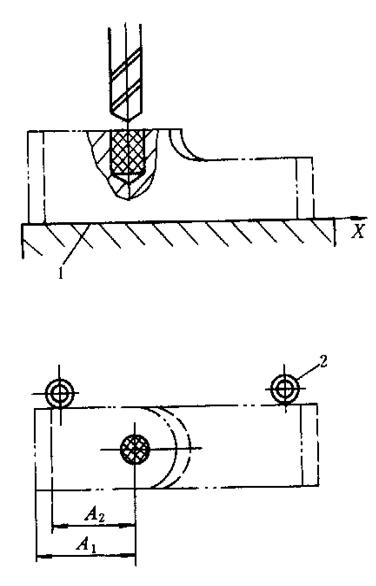

如图1所示，工件在支承1和两个圆柱销2上定位，按此定位方式，自由度没被限制，属欠定位。工件在x方向上的位置不确定，如图中的双点划线位置和虚线位置，因此钻出孔的位置也不确定，无法保证尺寸A的精度。只有在x方向设置一个止推销后，工件在x方向才能取得确定的位置。

图 欠定位示例
