工件定位中的完全定位情况示例分析

工件的六个自由度全部被限制的定位，称为完全定位。当工件在x、y、z三个坐标方向上均有尺寸要求或位置精度要求时，一般采用这种定位方式。

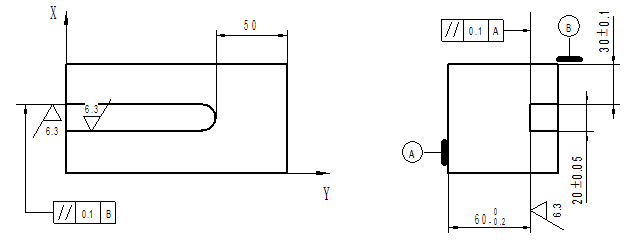

例如在图1所示的工件上铣槽，槽宽20±0.05㎜取决于铣刀的尺寸；为了保证槽底面与A面的平行度和尺寸㎜两项加工要求，必须限制、、三个自由度；为了保证槽侧面与B面的平行度和尺寸30±0.1㎜两项加工要求，必须限制、两个自由度；由于所铣的槽不是通槽，在长度方向上，槽的端部距离工件右端面的尺寸是50㎜，所以必须限制自由度。为此，应对工件采用完全定位的方式，选A面、B面和右端面作定位基准。
