楔块夹紧是夹紧机构中最基本的一种形式。其它一些夹紧如偏心轮、螺钉等都是这种楔块的变型。图1所示为楔块夹紧钻模。

   楔块夹紧的工作特点：

       (1)       楔块的自锁性  当原始力Q一旦消失或撤除后，夹紧机械在纯摩擦力的作

用下，仍应保持其处于夹紧状态而不松开，以保证夹紧的可靠性。

楔块的自锁条件为：α≤φ₁+φ₂  。为保证自锁可靠，取α=5°~7°。

      (2) 楔块能改变夹紧作用力的方向；

      (3) 楔块具有增力作用，增力比i=Q/F≈3；

      (4) 楔块夹紧行程小；

      (5) 结构简单，夹紧和松开需要敲击大、小端，操作不方便。

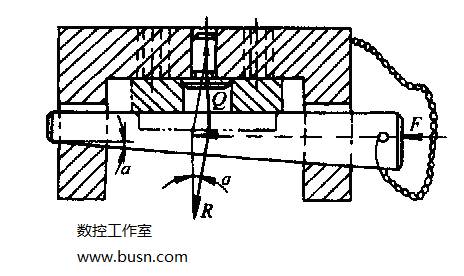

  图1  楔块夹紧

对于楔块夹紧，由于增力比、行程大小和自锁条件是相互制约的，故在确定楔块升角α时，应兼顾三者在不同条件下的实际需要。当机构既要求自锁，又要有较大的夹紧行程时，可采用双斜面楔块(见图2)，前部大升角用于夹紧前的快速行程，后部小升角保证自锁。

   单一楔块夹紧机构夹紧力和增力比均较小且操作不便，夹紧行程也难满足实际需要，因此很少使用，通常用于机动夹紧或组合夹紧机构中。

   楔块一般用20号钢渗碳淬火达到HRC58~62，有时也用45号钢淬硬至HRC42~46。

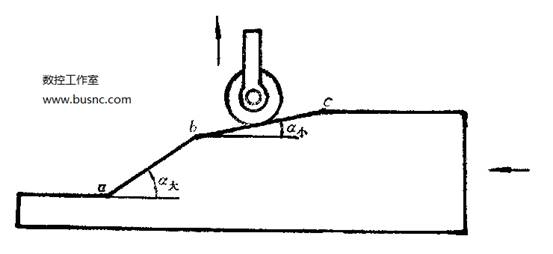

图2  双升角楔块
