圆偏心夹紧机构的原理及结构特点

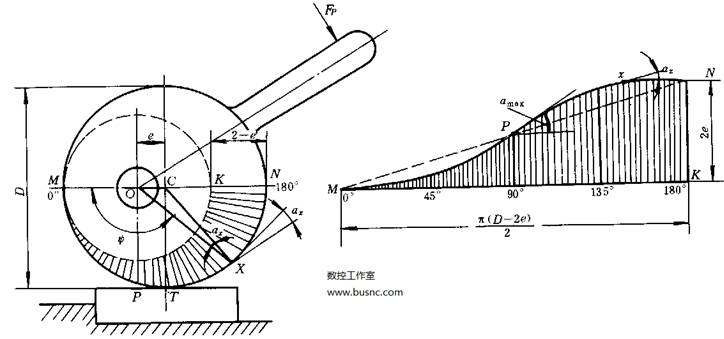

  图1(a)所示直径为D，偏心距为e的偏心轮。偏心轮可以看作是一个绕在转轴上的弧形楔(图中径向影线部分)。将偏心轮上起夹紧作用的廓线展开，如图(b)所示，圆偏心实质是一曲线斜楔，夹紧的最大行程为2e，曲线上各点的升角不相等，P点升角最大则夹紧力最小，但P点附近升角变化小，因而夹紧比较稳定。

(1) 圆偏心夹紧的自锁条件：D/e≥14。D/e值叫做偏心轮的偏心特性，表示偏心轮工作的可靠性，此值大，自锁性能好，但结构尺寸也大。

(2) 增力比：i=12~13。

(a)                            (b)

图1 圆偏心夹紧及其圆偏心展开图

(a) 偏心轮夹紧     (b) 圆偏心展开图

   偏心夹紧的主要优点是操作方便，动作迅速，结构简单，其缺点是工作行程小，自锁性不如螺旋夹紧好，结构不耐振，适用于切削平稳且切削力不大的场合，常用于手动夹紧机构。由于偏心轮带手柄，所以在旋转的夹具上不允许用偏心夹紧机构，以防误操作。
