如图1所示，工件以圆柱孔在圆锥销上定位。孔端与锥销接触，其交线是一个圆，相当于三个止推定位支承，限制了工件的三个自由度(、、)。图(a)用于粗基准，图(b)用于精基准。

但是工件以单个圆锥销定位时易倾斜，故在定位时可成对使用，或与其它定位元件联合使用。如图2采用圆锥销组合定位，均限制了工件的五个自由度。

   (a)                                (b)

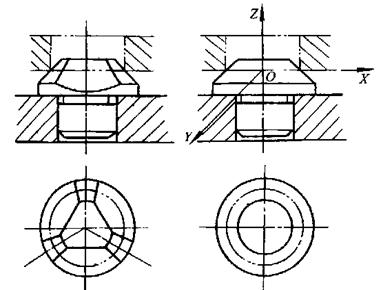

图1  圆锥销定位

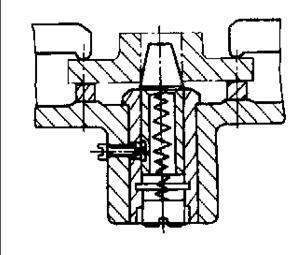

图2  圆锥销组合定位
