支承板定位元件的分类与特点

  工件以精基准面定位时，除采用平头支承钉外，还常用图1所示的支承板作定位元件。A型支承板结构简单，便于制造，但不利于清除切屑，故适用于顶面和侧面定位；B型支承板则易保证工作表面清洁，故适用于底面定位。

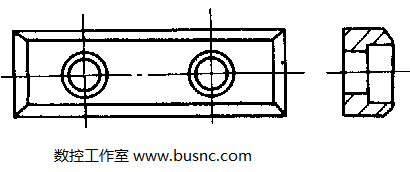

                 A型  支承板

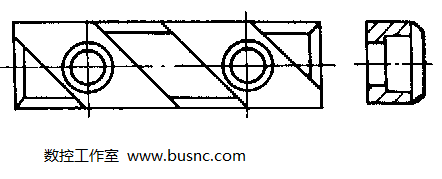

   B型 支承板

   图1  支承板

   夹具装配时，为使几个支承钉或支承板严格共面，装配后，需将其工作表面一次磨平，从而保证各定位表面的等高性。
