感应同步器是一种电磁感应式的高精度位移检测装置。实际上它是多极旋转变压器的展开形式。感应同步器分旋转式和直线式两种。旋转式用于角度测量，直线式用于长度测量。两者的工作原理相同。

直线感应同步器由定尺和滑尺两部分组成。定尺与滑尺之间有均匀的气隙，在定尺表面制有连续平面绕组，绕组节距为P。滑尺表面制有两段分段绕组，正弦绕组和余弦绕组。它们相对于定尺绕组在空间错开1/4节距（1/4P），定子和滑尺的结构示意图如图1 所示。

　

　

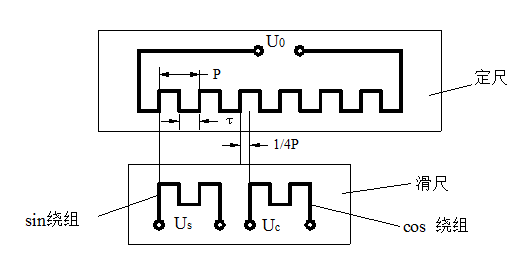

图1  定尺和滑尺绕组示意图

定尺和滑尺的基板采用与机床床身材料热膨胀系数相近的钢板制成。经精密的照相腐蚀工艺制成印刷绕组。再在尺子的表面上涂一层保护层。滑尺的表面有时还贴上一层带绝缘的铝箔，以防静电感应。

感应同步器的特点：

（1）精度高。感应同步器直接对机床工作台的位移进行测量，其测量精度只受本身精度限制。另外，定尺的节距误差有平均补偿作用，定尺本身的精度能做得很高，其精度可以达到±0.001mm，重复精度可达0.002mm。

（2）工作可靠，抗干扰能力强。在感应同步器绕组的每个周期内，测量信号与绝对位置有一一对应的单值关系，不受干扰的影响。

（3）维护简单，寿命长。定尺和滑尺之间无接触磨损，在机床上安装简单。使用时需要加防护罩，防止切屑进入定尺和滑尺之间划伤导片以及灰尘、油雾的影响。

（4）测量距离长。可以根据测量长度需要，将多块定尺拼接成所需要的长度，就可测量长距离位移，机床移动基本上不受限制。适合于大、中型数控机床。

（5）成本低，易于生产。

（6）与旋转变压器相比，感应同步器的输出信号比较微弱，需要一个放大倍数很高的前置放大器。
