摘要 分析了伺服系统定位误差形成的原因，提出了伺服系统采用分段线性减速并以开环方式精确定位的方法，给出了相应的程序流程图，对提高数控机床伺服系统的定位精度具有实用参考价值。
关键词 定位精度 伺服系统 数控机床
New Method to Improve Positioning Accuracy of Servo System
WU Yanming, et al
Abstracts:The cause of position error of servo system is
analyzed in this paper. A new method is proposed to improve the position
accuracy, which adopts segmental linear method to reduce speed and
open-loop method to allocate accurately. The program diagram is given.
Key Words:Position Accuracy, Servo System, CNC Machine
数控机床的定位精度直接影响到机床的加工精度。传统上以步进电动机作驱动机构的机床，由于步进电动机的固有特性，使得机床的重复定位精度可以达到一个脉冲当量。但是，步进电动机的脉冲当量不可能很小，因而定位精度不高。伺服系统的脉冲当量可以比步进电动机系统小得多，但是，伺服系统的定位精度很难达到一个脉冲当量。由于CPU性能已有极大提高，故采用软件可以有效地提高定位精度。我们分析了常规控制算法导致伺服系统定位精度误差较大的原因，提出了分段线性减速并以开环方式精确定位的方法，实践中取得了很好的效果。
1 伺服系统定位误差形成原因与克服办法
通常情况下，伺服系统控制过程为：升速、恒速、减速和低速趋近定位点，整个过程都是位置闭环控制。减速和低速趋近定位点这两个过程，对伺服系统的定位精度有很重要的影响。
减速控制具体实现方法很多，常用的有指数规律加减速算法、直线规律加减速算法。指数规律加减速算法有较强的跟踪能力，但当速度较大时平稳性较差，一般适用在跟踪响应要求较高的切削加工中。直线规律加减速算法平稳性较好，适用在速度变化范围较大的快速定位方式中［1］。
选择减速规律时，不仅要考虑平稳性，更重要的是考虑到停止时的定位精度。从理论上讲，只要减速点选得正确，指数规律和线性规律的减速都可以精确定位，但难点是减速点的确定。通常减速点的确定方法有：
（1）如果在起动和停止时采用相同的加减速规律，则可以根据升速过程的有关参数和对称性来确定减速点。
（2）根据进给速度、减速时间和减速的加速度等有关参数来计算减速点，在当今高速CPU十分普及的条件下，这对于CNC的伺服系统来说很容易实现，且比方法（1）灵活。
伺服控制时，由软件在每个采样周期判断：若剩余总进给量大于减速点所对应的剩余进给量，则该瞬时进给速度不变（等于给定值），否则，按一定规律减速。
理论上讲，剩余总进给量正好等于减速点所对应的剩余进给量时减速，并按预期的减速规律减速运行到定位点停止。但实际上，伺服系统正常运转时每个采样周期反馈的脉冲数是几个、十几个、几十个甚至更多，因而实际减速点并不与理论减速点重合。如图1所示，其最大误差等于减速前一个采样周期的脉冲数。若实际减速点提前，则按预期规律减速的速度降到很低时还未到达定位点，可能需要很长时间才能到达定位点。若实际减速点滞后于理论减速点，则到达定位点时速度还较高，影响定位精度和平稳性。为此，我们提出了分段线性减速方法。
图1 减速点误差示意图
在低速趋近定位点的过程中，设速度为V0（mm/s），伺服系统的脉冲当量为δ（μm），采样周期为τ（ms），则每个采样周期应反馈的脉冲数为：N0=V0τ/δ。由于实际反馈的脉冲数是个整数，可能有一个脉冲的误差，即此时速度检测误差最大值为l/N0=δ/(V0τ)。采样周期越小、速度越低，则速度检测误差越大。为了满足定位精度是一个脉冲的要求，应使V0很小，使得N0≤1，此时速度检测误差达到100％甚至更高。如果此时仍然实行位置闭环控制，必然造成极大的速度波动，严重影响伺服机构的精确定位。所以，我们认为此时应采取位置开环控制，以避免速度波动。
2 分段线性减速精确定位
2.1 方法与步骤
分段线性减速的特点是减速点不需要精确确定，减速过程速度曲线如图2所示。首先讨论最不利情况，即由伺服系统的最高速度开始减速过程，具体的减速步骤是：
（1）初始速度VG经AB段以加速度a2降速到V2，在BC段以V2匀速运行T2个采样周期，用BC这个时间段来补偿减速点A的误差。A点最大误差是VG对应的一个采样周期的脉冲数NG=VGτ/δ，速度为V2时一个采样周期的脉冲数为N2=V2τ/δ，则只要保证T2≥NG/N2=VG/V2,就可以使BC时间段补偿减速点A点的误差。
（2）速度V2经CD段以加速度a1降速到V1，在DE段以V1匀速运行T1个采样周期，用DE这个时间段来补偿减速点C的误差。类似地，应保证T1≥V2/V1。由于速度V1较低，假设取V1=5mm/s，脉冲当量δ=1μm，采样周期τ=1ms，则单位采样周期应反馈的脉冲数为N1=5，速度检测误差最大可达20％。所以，从这段过程开始就可以采用开环控制，以避免由于速度检测误差而引起速度波动。值得注意的是，开环控制算法应包括伺服机构的死区补偿和零漂补偿模块。
（3）速度V1经EF段以加速度a0降速到V0，在FG段以V0匀速运行T0个采样周期，直到到达定位点，这个过程采用位置开环控制。
通常情况下开始减速时伺服系统的速度（假设为VG1）小于最高速度，这时相当于减速起始点A向下移动到A1点，如图2虚线所示。如果初始速度小于V2，如图2中的VG2所示，相当于减速起始点移到了CD段，少了一段减速过程。
图2 减速过程速度曲线

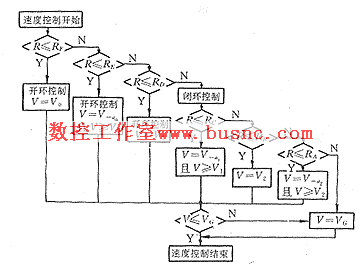

程序框图如图3所示，图中R为总剩余进给量（脉冲数），RA、RB、RC、RD、RE、RF分别对应图2减速曲线A、B、C、D、E、F点所对应的剩余进给量（脉冲数），可以由V、a、T、τ等参数算出。例如：
图3 速度控制框图
2.2 几组参数的确定原则
（1）V0、V1和V2 在常规的减速过程中，减速点的位置误差全靠最后低速趋近阶段来补偿，这样，V0就很不好选取。如果V0选得过小，应保证T0≥（VG/V0），则需要很长时间才能到达定位点；如果V0选得较大，直接影响定位精度。分段线性减速方法与常规的减速方法相比，增加了BC、DE两个时间段，减速点的位置误差可以在较高速度得到绝大部分的补偿。因此，V0可以选得很小。通常可取伺服系统的最低速度，这样可以提高伺服系统的定位精度。V1、V2可分别取伺服系统最高速度的1％和10％。
（2）a0、a1和a2 加速度越大，减速过程越短，但引起的冲击和误差也越大。因此，在高速阶段加速度可取大些，以保证减速过程的快速性；低速阶段应取较小的加速度，以保证定位精度。通常a0的值在数值上可取为与V0相等。
（3）T0、T1和T2 由前面分析可知，为了补偿减速点的位置误差，应取T0=KV1/V0，T1=KV2/V1，T2=KVG/V2,式中K为可靠性系数，用来补偿算法的计算误差及其它一些不确定因素的影响，常取K=1.1～1.3。
该方法与伺服系统本身特性无关，可作为任何伺服系统在任意速度下减速控制方法。在我们为上海机床厂研制的YKA7232蜗杆砂轮磨齿机数控系统中，采用了分段线性减速开环趋近定位点的控制方法。实测各轴定位精度和重复定位精度都控制在一个脉冲当量内，性能稳定，获得了很好的效果。 |
