磁性标尺 磁尺

    一般由非导磁材磁性标尺(简称磁尺)可分为两部分，即磁性标尺基体和磁性膜。磁性标尺的基体料(如玻璃、铜、铝或其他合金材料)制成。磁性膜是化学涂敷、化学沉积或电镀在磁性标尺基体上的一层厚的磁性材料，该磁性材料均匀分布在磁性标尺的基体上，且成膜状，故称磁性膜。磁性膜上有用录磁方法录制的波长为的磁波。对于长磁性标尺来说，其磁性膜上的磁波波长一般取0.005，0.01,0.20，1mm等几种；对于圆磁性标尺，为了等分圆周，录制的磁波波长不一定是整数值。

在实际应用中，为防止磁头对磁性膜的磨损，一般在磁性膜上均匀地涂上一层厚的耐磨塑料保护层，以提高磁性标尺的寿命。

按磁性标尺基体的形状，磁栅可分为实体式磁栅、带状磁栅、线状磁栅和回转形磁栅。前三种磁栅用于直线位移测量，后一种用于角位移测量。各种磁尺结构形状见图4-18所示。

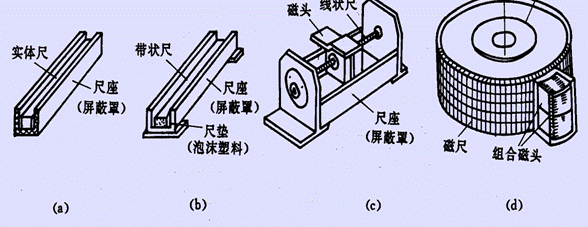

图 4-18 各种磁尺结构示意图

（a）实体式磁尺（b）带状磁尺（c）现状磁尺（d）回转形磁尺
