磁头 拾磁磁头

   拾磁磁头是进行磁电转换的器件，它将磁性标尺上的磁信号检测出来，并转换成电信号。磁栅的拾磁磁头与一般录音机上使用的单间隙速度响应式磁头不同，它不仅能在磁头与磁性标尺之间有一定相对速度时拾取信号，而且也能在它们相对静止时拾取信号。这种磁头叫做磁通响应式磁头，其结构如图4-19所示，它的一个明显的特点就是在它的磁路中设有“可饱和铁心”，并在铁心的可饱和段上绕有两个可产生不同磁通方向的激磁绕组和。

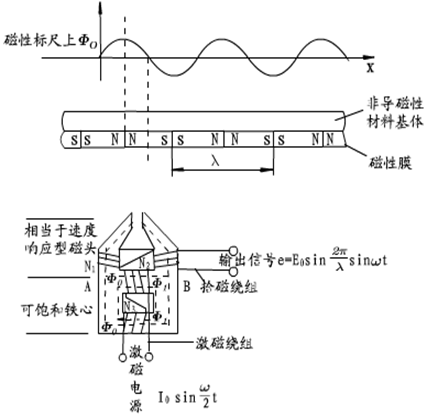

图 4-19 磁通响应式磁头
