感应同步器的结构及特点

感应同步器的构造见图4-5，其定尺和滑尺基板是由与机床热臌胀系数相近的钢板做成，

钢板上用绝缘粘结剂贴以钢箔，并利用照像腐蚀的办法做成图示的印刷绕组。感应同步器定尺和滑尺绕组的节距相等，均为，这是衡量感应同步器精度的主要参数，工艺上要保证其节距的精度。一块标准型感应同步器定尺长度为250mm，为2mm，其绝对精度可达2.5，分辨率可达0.25。

从图4-5可以看出，如果把定尺绕组和滑尺绕组B对准，那么滑尺绕组正好和定尺绕组相差1/4节距。也就是说，A绕组和B绕组在空间上相差1/4节距。

感应同步器的定尺和滑尺尺座分别安装在机床上两个相对移动的部件上（如工作台和床身），当工作台移动时，滑尺在定尺移动。滑尺和定尺要用防护罩罩住，以防止铁屑、油污和切割液等东西落到器件上，从而影响正常工作。由于感应同步器的检测精度比较高，故对安装有一定的要求，如在安装时要保证定尺安装面与机床导轨面的平行度要求，如这两个面不平行，将引起定、滑尺之间的间隙变化，从而影响检测灵敏度和检测精度。

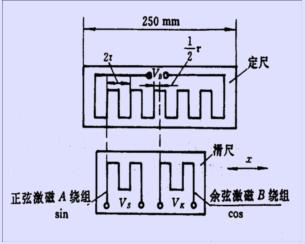

图 4-5 同步感应器构造图
