这种主传动是由电动机直接驱动主轴，即电动机的转子直接装在主轴上，因而大大简化了主轴箱体与主轴的结构，有效地提高了主轴部件的刚度，但主轴输出扭矩小，电机发热对主轴的精度影响较大。如图1所示。

　

　

　

　

　

　

　

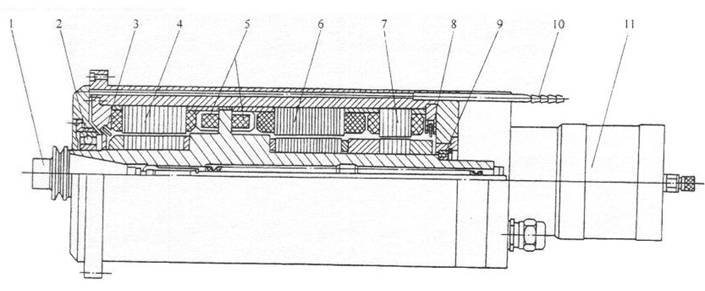

图1  用磁力轴承的高速主轴部件

1-刀具系统  2、9-捕捉轴承  3、8-传感器  4、7-径向轴承  5-轴向推力轴承

6-高频电机  10-冷却水管路  11-气-液压力放大器

近年来，出现了一种新式的内装电动机主轴，即主轴与电动机转子合为一体。其优点是主轴组件结构紧凑，重量轻，惯量小，可提高起动、停止的响应特性，并利于控制振动和噪声。缺点是电动机运转产生的热量亦使主轴产生热变形。因此，温度控制和冷却是使用内装电动机主轴的关键问题。日本研制的立式加工中心主轴组件，其内装电动机最高转速可达20000r/min。
