在带有刀库的自动换刀数控机床中，为实现刀具在主轴上的自动装卸，其主轴必须设计有刀具的自动夹紧机构。自动换刀立式铣镗床主轴的刀具夹紧机构如图1所示。刀夹1以锥度为7:24的锥柄在主轴3前端的锥孔中定位，并通过拧紧在锥柄尾部的拉钉2拉紧在锥孔中。夹紧刀夹时，液压缸上腔接通回油，弹簧11推活塞6上移，处于图示位置，拉杆4在碟形弹簧5作用下向上移动；由于此时装在拉杆前端径向孔中的钢球12，进入主轴孔中直径较小的处，见图1b，被迫径向收拢而卡进拉钉2的环形凹槽内，因而刀杆被拉杆拉紧，依靠摩擦力紧固在主轴上。切削扭矩则由端面键13传递。换刀前需将刀夹松开时，压力油进入液压缸上腔，活塞6推动拉杆4向下移动，碟形弹簧被压缩；当钢球12 随拉杆一起下移至进入主轴孔直径较大的处时，它就不再能约束拉钉的头部，紧接着拉杆前端内孔的台肩端面a碰到拉钉，把刀夹顶松。此时行程开关10发出信号，换刀机械手随即将刀夹取下。与此同时，压缩空气由管接头9经活塞和拉杆的中心通孔吹入主轴装刀孔内，把切屑或脏物清除干净，以保证刀具的安装精度。机械手把新刀装上主轴后，液压缸7接通回油，碟形弹簧又拉紧刀夹。刀夹拉紧后，行程开关8发出信号。

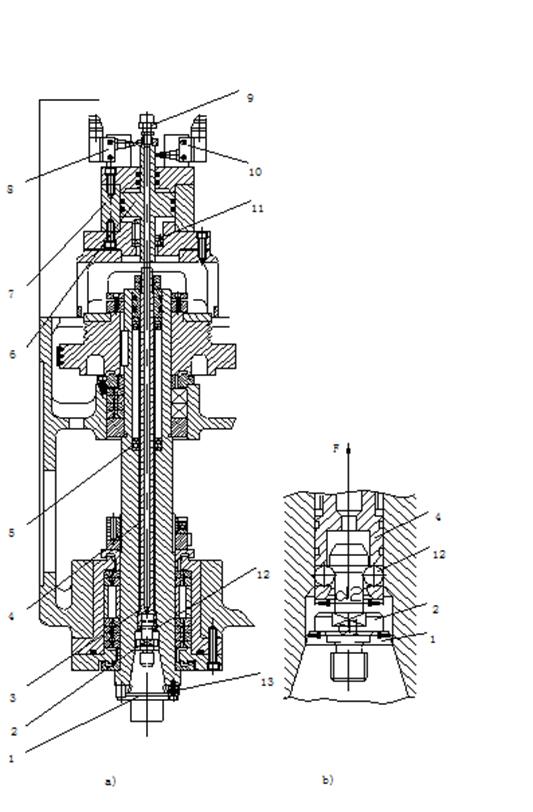

图1  自动换刀数控立式铣镗床主轴部件（JCS-018）

1-刀夹  2-拉钉  3-主轴  4-拉杆  5-碟形弹簧  6-活塞  7-液压缸

8、10-行程开关  9-压缩空气管接头  11-弹簧  12 钢球  13-端面键

自动清除主轴孔中切屑和灰尘是换刀操作中的一个不容忽视的问题。如果在主轴锥孔中掉进了切屑或其它污物，在拉紧刀杆时，主轴锥孔表面和刀杆的锥柄就会被划伤，甚至使刀杆发生偏斜，破坏了刀具的正确定位，影响加工零件的精度，甚至使零件报废。为了保持主轴锥孔的清洁，常用压缩空气吹屑。图1的活塞6的中心钻有压缩空气通道，当活塞向左移动时，压缩空气经拉杆4吹出，将主轴锥孔清理干净。喷气头中的喷气小孔要有合理的喷射角度，并均匀分布，以提高其吹屑效果。
