电主轴 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

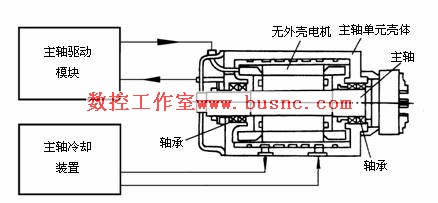

电主轴是“高频主轴”（High Frequency Spindle）的简称，有时也称作“直接传动主轴”（Direct Drive Spindle），是内装式电机主轴单元。它把机床主传动链的长度缩短为零，实现了机床的“零传动”，具有结构紧凑、机械效率高、可获得极高的回转速度、回转精度高、噪声低、振动小等优点，因而在现代数控机床中获得了愈来愈广泛的应用。在国外，电主轴已成为一种机电一体化的高科技产品，由一些技术水平很高的专业工厂生产，如瑞士的FISCHER公司、德国的GMN公司、美国的PRECISE公司、意大利的GAMFIOR公司、日本的NSK公司等。 1．电主轴的结构 如图8-7所示，电主轴由无外壳电机、主轴、轴承、主轴单元壳体、驱动模块和冷却装置等组成。电机的转子采用压配方法与主轴做成一体，主轴则由前后轴承支承。电机的定子通过冷却套安装于主轴单元的壳体中。主轴的变速由主轴驱动模块控制, 而主轴单元内的温升由冷却装置限制。在主轴的后端装有测速、测角位移传感器，前端的内锥孔和端面用于安装刀具。
2．电主轴的轴承 轴承是决定主轴寿命和承载能力的关键部件，其性能对电主轴的使用功能极为重要。目前电主轴采用的轴承主要有陶瓷球轴承、流体静压轴承和磁悬浮轴承。 陶瓷球轴承是应用广泛且经济的轴承，它的陶瓷滚珠质量轻、硬度高，可大幅度减小轴承离心力和内部载荷，减少磨损，从而提高轴承寿命。德国GMN公司和瑞士士STEP-TEC公司用于加工中心和铣床的电主轴全部采用了陶瓷球轴承。 流体静压轴承为非直接接触式轴承，具有磨损小、寿命长、回转情度高、振动小等优点，用于电主轴上，可延长刀具寿命、提高加工质量和加工效率。美国Ingersoll公司在其生产的电主轴单元中主要采用其拥有专利技术的流体静压轴承。 磁悬浮轴承依靠多对在圆周上互为180o的磁极产生径向吸力（或斥力）而将主轴悬浮在空气中，使轴颈与轴承不接触，径向间隙为1mm左右。当承受载荷后，主轴空间位置会产生微小变化，控制装置根据位置传感器检测出的主轴位置变化值改变相应磁极的吸力（或斥力）值，使主轴迅速恢复到原来的位置，从而保证主轴始终绕其惯性轴作高速回转，因此它的高速性能好、精度高，但由于价格昂贵，至今没有得到广泛应用。 3．电主轴的冷却 由于电主轴将电机集成于主轴单元中，且其转速很高，运转时会产生大量热量，引起电主轴温升，使电主轴的热态特性和动态特性变差，从而影响电主轴的正常工作。因此必须采取一定措施控制电主轴的温度，使其恒定在一定值内。目前一般采取强制循环油冷却的方式对电主轴的定子及主轴轴承进行冷却，即将经过油冷却装置的冷却油强制性地在主轴定子外和主轴轴承外循环，带走主轴高速旋转产生的热量。另外，为了减少主轴轴承的发热，还必须对主轴轴承进行合理的润滑。如对于陶瓷球轴承，可采用油雾润滑或油气润滑方式。 4．电主轴的驱动 当前，电主轴的电动机均采用交流异步感应电动机，由于是用在高速加工机床上，启动时要从静止迅速升速至每分钟数万转乃至数十万转，启动转矩大，因而启动电流要超出普通电机额定电流5~7倍。其驱动方式有变频器驱动和矢量控制驱动器驱动两种。变频器的驱动控制特性为恒转矩驱动，输出功率与转矩成正比。最新的变频器采用先进的晶体管技术(ABB公司生产的SAMIGS系列变频器器)，可实现主轴的无级变速。矢量控制驱动器的驱动控制为：在低速端为恒转矩驱动，在中、高速端为恒功率驱动。 5．电主轴的基本参数 电主轴的基本参数包括：套筒直径、最高转速、输出功率、转矩和刀具接口等，其中套筒直径为电主轴的主要参数。表8-1列出了德国GMN公司用于加工中心和铣床的电主轴的型号和基本参数。 表8-1 德国GMN公司用于加工中心和铣床的电主轴的型号和基本参数
注：HCS-矢量控制；OL-油气润滑；G-永久油脂润滑；SK-ISO |
 |
