旋转变压器的结构

旋转变压器的结构和两相绕线式异步电机的结构相似，可分为定子和转子两大部分。定子和转子的铁心由铁镍软磁合金或硅钢薄板冲成的槽状心片叠成。它们的绕组分别嵌入各自的槽状铁心内。定子绕组通过固定在壳体上的接线柱直接引出。转子绕组有两种不同的引出方式。根据转子绕组两种不同的引出方式，旋转变压器分为有刷式和无刷式两种结构形式。
图4-1是有刷式旋转变压器。它的转子绕组通过滑环和电刷直接引出，其特点是结构简单，体积小，但因电刷与滑环是机械滑动接触的，所以旋转变压器的可靠性差，寿命也较短。

图4-1 有刷式旋转变压器

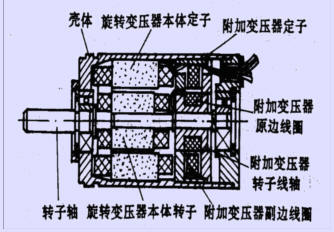

图4-2 无刷式旋转变压器

图4—2是无刷式旋转变压器。它分为两大部分，即旋转变压器本体和附加变压器。附加变压器的原、副边铁心及其线圈均成环形，分别固定于转子轴和壳体上，径向留有一定的间隙。旋转变压器本体的转子绕组与附加变压器原边线圈连在一起，在附加变压器原边线圈中的电信号，即转子绕组中的电信号，通过电磁耦合，经附加变压器副边线圈间接地送出去。这种结构避免了电刷与滑环之间的不良接触造成的影响，提高了旋转变压器的可靠性及使用寿命，但其体积、质量、成本均有所增加。
常见的旋转变压器一般有两极绕组和四极绕组两种结构形式。两极绕组旋转变压器的定子和转子各有一对磁极，四极绕组则有两对磁极，主要用于高精度的检测系统。除此之外，还有多极式旋转变压器，用于高精度绝对式检测系统。
