目前主轴轴承的配置形式主要有三种，如图1所示。

　

　

　

　

　

　

　

　

　

　

　

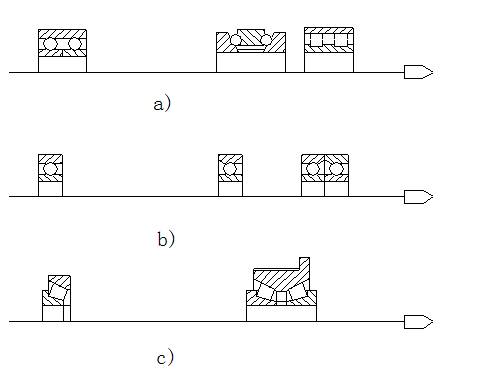

图1  数控机床主轴轴承配置形式

1）前支承采用双列圆柱滚子轴承和双列60^o角接触球轴承组合，后支承采用成对角接触球轴承（图1a）。此种配置形式使主轴的综合刚度大幅度提高，可以满足强力切削的要求，因此普遍应用于各类数控机床的主轴中。

2）采用高精度双列角接触球轴承（图1b）。角接触球轴承具有良好的高速性能，主轴最高转速可达4000r/min，但它的承载能力小，因而适用于高速、轻载和精密的数控机床主轴。在加工中心的主轴中，为了提高承载能力，有时应用3个或4个角接触球轴承组合的前支承，并用隔套实现预紧。

3）采用双列和单列圆锥轴承（图1c）。这种轴承径向和轴向刚度高，能承受重载荷，尤其能承受较强的动载荷，安装与调整性能好。但这种轴承配置限制了主轴的最高转速和精度，因此适用于中等精度、低速与重载的数控机床主轴。

随着材料工业的发展，在数控机床主轴中有使用陶瓷滚珠轴承的趋势。这种轴承的特点是：滚珠重量轻，离心力小，动摩擦力矩小；因温升引起的热膨胀小，使主轴的预紧力稳定；弹性变形量小，刚度高，寿命长。缺点是成本较高。

在主轴的结构上，要处理好卡盘或刀具的装夹、主轴的卸荷、主轴轴承的定位和间隙的调整、主轴组件的润滑和密封以及工艺上的一系列问题。为了尽可能减少主轴组件温升引起的热变形对机床工作精度的影响，通常利用润滑油的循环系统把主轴组件的热量带走，使主轴组件和箱体保持恒定的温度。在某些数控铣镗床上采用专用的制冷装置，比较理想地实现了温度控制。近年来，某些数控机床的主轴轴承采用高级油脂润滑，每加一次油脂可以使用7~10年，简化了结构，降低了成本且维护保养简单。但需防止润滑油和油脂混合，通常采用迷宫式密封方式。

对于数控车床主轴，因为在它的两端安装着动力卡盘和夹紧液压缸，主轴刚度必须进一步提高，并应设计合理的联结端，以改善动力卡盘与主轴端部的联接刚度。
