自动换刀的数控铣镗床和加工中心的主轴准停装置

在自动换刀数控铣镗床上，切削扭矩通常是通过刀杆的端面键来传递的，因此在每一次自动装卸刀杆时，都必须使刀柄上的键槽对准主轴上的端面键，这就要求主轴具有准确周向定位的功能。在加工精密坐标孔时，由于每次都能在主轴固定的圆周位置上装刀，就能保证刀尖与主轴相对位置的一致性，从而提高孔径的正确性，这是主轴准停装置带来的另一个好处。

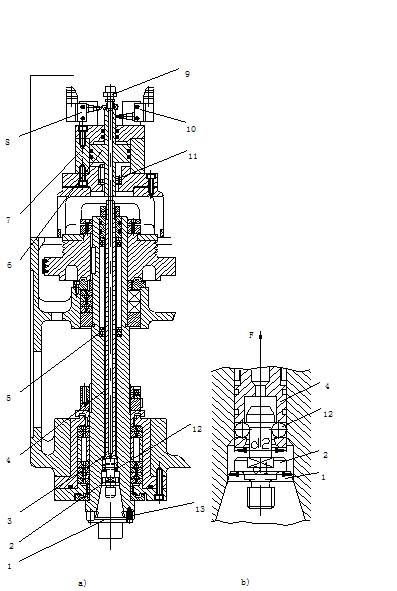

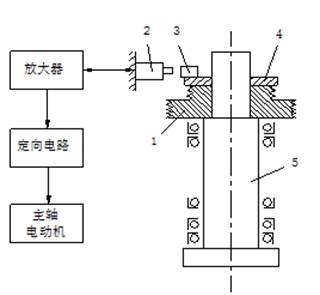

电气控制的主轴准停装置，利用装在主轴上的磁性传感器作为位置反馈部件，由它输出信号，使主轴准确停止在规定位置上，它不需要机械部件，可靠性好，准停时间短，只需要简单的强电顺序控制，且有高的精度和刚性。这种主轴准停装置的工作原理如图2所示。在传动主轴旋转的多楔带轮1的端面上装有一个厚垫片4，垫片上又装有一个体积很小的永久磁铁3。在主轴箱箱体的对应于主轴准停的位置上，装有磁传感器2。当机床需要停车换刀时，数控装置发出主轴停转指令，主轴电动机立即降速，在主轴5以最低转速慢转很少几转后，永久磁铁3对准磁传感器2时，后者发出准停信号。此信号经放大后，由定向电路控制主轴电动机准确地停止在规定的周向位置上。
