1、半径补偿的分类

由于一般CNC系统所处理的基本轮廓线型是直线和圆弧，因而根据它们的相互联接关系可组成四种连接形式，即直线与直线相接、直线与圆弧相接、圆弧与直线相接、圆弧与圆弧相接。

首先定义转接角ą为两个相邻零件轮廓段交点处在工件侧的夹角．如图2-13所示，其变化范围为0°≤a≤360°。图中所示为直线接直线的情形，而对于轮廓段为圆弧时，只要用其在交点处的切线作为角度定义的对应直线即可。

现根据转接角a的不同，可以将C刀补的各种转接过渡形式划分为如下三类：

1)当180°<a<360°，属缩短型。

2)当90°≤a<180°属伸长型。

3)当0°<a<90°属插入型。

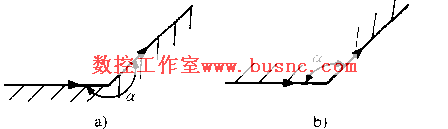

    Fig 2-13       转接角定义示意图

        a)  G41           b)G42

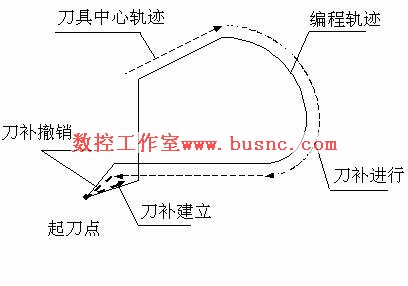

2、刀具半径补偿的执行过程

在刀具半径补偿执行的三个步骤中．均会有上述三种转接过渡类型。如图2—14所示为补建立过程中碰到的三种转接形式，如图2-15所示为刀补进行过程中能碰到的三种转接形式。如图2-16所示为刀补撤消过程中可能碰到的三种转接形式。

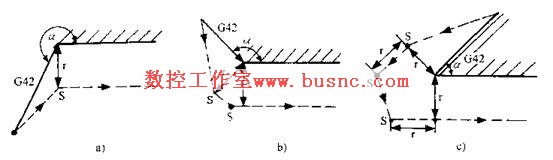

         Fig 2-14  刀补建立示意图

      a)缩短型    b)伸长型    c) 插入型

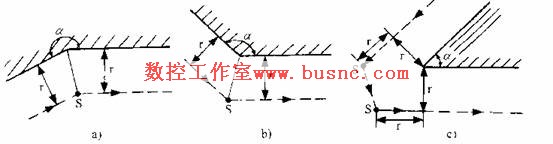

          Fig 刀补进行示意图

a)缩短型    b)伸长型    c) 插入型

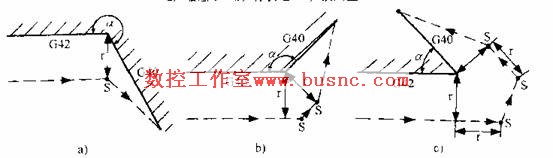

         Fig 2-16 刀补撤销示意图

         a)缩短型    b)伸长型    c) 插入型

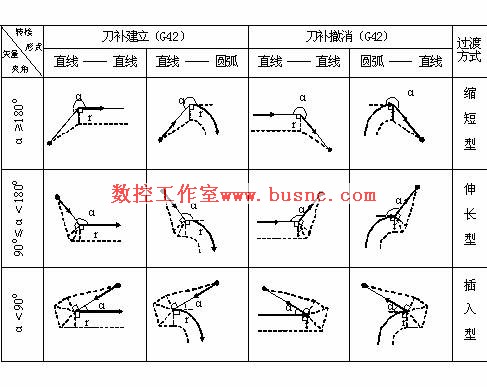

刀具半径补偿的建立和撤消

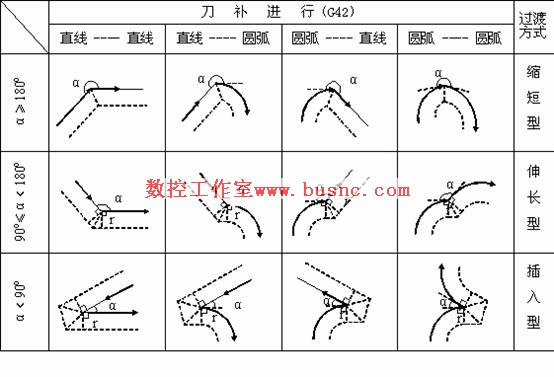

刀具半径补偿的进行过程
