数控机床刀具补偿的概念及分类

1、刀具补偿的概念

由于CNC系统通过控制刀架的参考点实现加工轨迹，但实际上切削时是使用刀尖或刀刃边缘完成，这样就需要在刀架参考点与刀具切削点之间进行位置偏置，从而使数控系统的控制对象由刀架参考点变换到刀尖或刀刃边缘。这种变换的过程就称之为刀具补偿。

2、刀具补偿的分类

刀具补偿一般分成刀具长度补偿和刀具半径补偿．并且对于不同类型的机床与刀具，需要考虑的补偿形式也不一样，如图2—10所示。对于铣刀而言，主要是刀具半径补偿：对于钻头而言．只有刀具长度补偿；但对于车刀而言，却需要两坐标长度补偿和刀具半径补偿。其中有关的刀具参数，如刀具半径、刀具长度、刀具中心的侗移量等均是预先存入刀补表的，不同的刀补号对应着不同的参数，偏程员在进行程序编制时，通过调用不同的刀具号来满足不同的刀补要求：

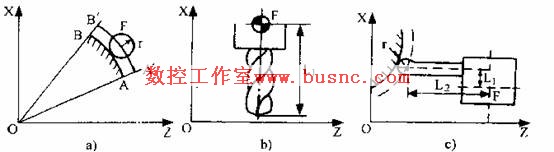

               Fig 不同刀具补偿示意图

          a) 铣刀      b)钻头         c)车刀
