时间分割法插补原理 |
随着数控系统中计算机的引入,插补实时性和计算复杂性之间的矛盾已不再那么突出了。因此,现代数控系统中就采用了结合计算机采样思想的数据采样插补法。 数据采样法实际上是一种粗插补过程,它所产生的微小线段仍然比较大,必须进一步对其密化(即精插补)。粗插补算法较复杂,大多用高级语言编制;精插补算法较简单,多用汇编语言或硬件插补器实现。 粗插补产生微小线段的周期称为插补周期Ts,精插补的周期称为位置控制周期Tc,它是伺服位置环的采样控制周期。对于特定的系统,Ts、Tc是两个固定不变的时间参数,且Ts=nTc,n为自然数。 Ts对系统稳定性没有影响,但对被加工轮廓的轨迹精度有影响,Ts愈大,则产生的微小线段愈长(△L=FTs,F为程编速度),插补计算误差就愈大。而Tc对系统稳定性和被加工轮廓的轨迹精度都有影响。 可见,为减小插补误差,应尽量减小Ts,但Ts若太小,则CPU可能来不及进行位置计算、显示、监控、I/O处理等CNC任务,Ts必须大于插补运行时间和完成其他相关
图4-18 第一象限直线 图4-19 第一象限数据采样直线插补软件流程图 任务所需时间之和。目前,Ts一般在10ms左右,如美国AB公司的7360CNC系统,Ts=10.24ms;德国SIEMENS公司的System-7CNC系统,Ts=8ms。随着计算机速度的提高,Ts有减小的趋势。 Tc选择一般有两种情况:Tc=Ts(7360CNC系统),Tc=0.5Ts(System-7CNC系统)。 以上是数据采样法的基本原理,下面讨论插补具体轮廓线时的情形。 1. 直线插补 图4-18为第一象限直线,现分析其插补规律。 刀尖从点Ni-1移动到点Ni,沿轮廓直线方向的增量为DL=F×Ts,沿X向的增量为DX,沿Y向的增量为DY,它们之间的关系是: DX=DL×Xe/L,DY=DL×Ye/L 其中,L为轮廓直线的长度,它满足等式:L2=Xe2+Ye2 Ni点的动态坐标可以用前一个点的坐标动态表示:X=X+DX,Y=Y+DY 由此,可设计第一象限数据采样直线插补软件流程图,见图4-19。 2. 圆弧插补 数据采样法圆弧插补的基本思路是在满足加工精度的前提下,用切线、弦线或割线来代替圆弧实现进给,即用直线逼近圆弧。 (1)切线法(一阶DDA算法) 图4-20为第一象限逆圆,现分析其切线法插补规律。 设当前点在Ni-1,按切线方向前进一个粗插补周期后到达Ni点,走过的粗插补 单位长度为 L=F×Ts,其中:F为进给速度,粗插补周期为Ts。
图4-20 切线法逆圆插补示意图 图4-21切线法圆弧插补流程图 显然,Xi-1=Rcosψi-1 (R为圆弧半径) Yi-1=Rsinψi-1 Xi=Rcos(ψi-1+θ) Yi=Rsin(ψi-1+θ) 从而 Xi=Xi-1cosθ-Yi-1 sinθ Yi=Yi-1cosθ+Xi-1 sinθ 因θ很小,所以 sinθ=θ-θ3/3!+θ5/5!-…… cosθ=1-θ2/2!+θ4/4!-…… 取一阶近似(一阶DDA名称的由来),得 sinθ=θ=F×Ts/R=K cosθ=1 因此 Xi=Xi-1-KYi-1 Yi=Yi-1+KXi-1 Xi=Xi-Xi-1=-KYi-1 Yi=Yi-Yi-1=KXi-1 由此,可设计第一象限切线法数据采样圆弧插补软件流程图,见图4-21。 本法与脉冲增量方式DDA插补在本质上是相同的,前者是后者的推广。由于误差太大(可以在随后的实验中验证),在实际的CNC系统中并不使用。 (2)弦线法(直接函数算法) 图4-22为第一象限顺圆,弦线法插补规律(请参考有关书籍自行分析)如下: Ⅰ区: ∆Xi=(Yi-1+∆Yi-1×0.5)×FTs/R ∆Yi=-Yi-1+(R2-(Xi-1+∆Xi)2)1/2 Xi=Xi-1+∆Xi Yi=Yi-1+∆Yi Ⅱ区: ∆Yi=(Xi-1+∆Xi-1×0.5)×FTs/R ∆Xi=-Xi-1+(R2-(Yi-1+∆Yi)2)1/2 Xi=Xi-1+∆Xi Yi=Yi-1+∆Yi Ⅲ区: ∆Xi=(Yi-1+∆Yi-1×0.5)×FTs/R ∆Yi=-Yi-1—(R2-(Xi-1+∆Xi)2)1/2 Xi=Xi-1+∆Xi Yi=Yi-1+∆Yi Ⅳ区: ∆Yi=(Xi-1+∆Xi-1×0.5)×FTs/R ∆Xi=-Xi-1-(R2-(Yi-1+∆Yi)2)1/2 Xi=Xi-1+∆Xi Yi=Yi-1+∆Yi
图4-22 弦线法顺圆插补示意图 图4-23 分区图 分区情况见图4-23。由此,不难得到其流程图4-24。 弦线法的精度比切线法高。 (3)割线法(二阶DDA算法) 一阶算法时曾得到:sinθ=θ-θ3/3!+θ5/5!-…… cosθ=1-θ2/2!+θ4/4!-…… 我们现在取两阶近似,即为二阶DDA算法: sinθ=θ-θ3/3!≈θ cosθ=1-θ2/2!≈1-0.5×θ2 图4-25逆圆第一象限插补时,可计算得到: ∆Xi=K×Yi-1-0.5×Xi-1K2 ∆Yi=-K×Xi-1-0.5×Yi-1K2 Xi=Xi-1+∆Xi Yi=Yi-1+∆Yi 按此编制程序流程图4-26。割线法的精度比弦线法高。

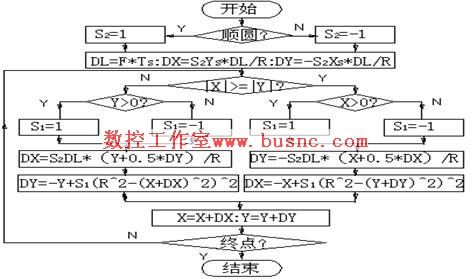

图4-24 弦线法圆弧插补流程图
图4-25 割线法逆圆插补示意图 图4-26 割线法圆弧插补流程图
|
