数控机床回参考点操作是建立机床坐标系的前提，回参考点动作不正常包括回参考点动作不能进行与参考点位置不正确这两种清况，在维修过程中，这两种清况应区别对待，并根据不同的清况，分别按以下步骤对系统进行检查，诊断无显示的原因。

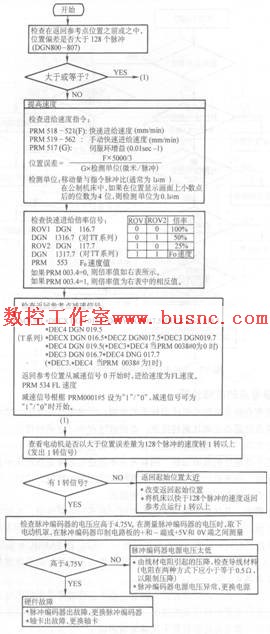

⑴ 回参考点不能进行的故障诊断回参考点不能进行故障是指机床不执行回参考点动作，或者是动作错误，或者是回参考点过程中系统出现报警的清况。这时，可以按图2-8的步骤对系统进行检查，诊断回参考点不能进行的原因。

图2一8检查步骤中，具体参数号与FS0C对应，在不同的系统里，各检测信号、参数的地址是不同的，具体应参见系统生产厂家提供的数控系统连接说明书或相关的资料。

当回参考点不能进行时，系统一般出现报警显示，例如：在队 NUCO 系统中为 ALM90、ALM9l，在FANUC系统中为PS200等。有关回参考点不能进行的具体维修方法与维修实例，参见第4章第4.6节。

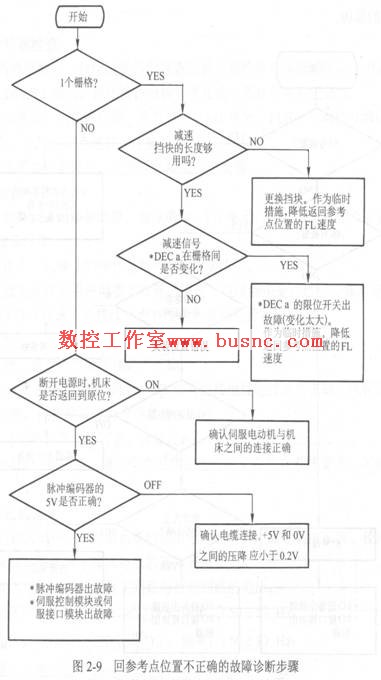

⑵ 回参考点位置不正确的故障诊断回参考点不正确故障是指机床可以执行回参考点动作，但是参考点定位位置出现错误的清况。这时，根据具体情况，可以按图2-9的步骤对系统进行检查，诊断回参考点定位位置不正确的原因。

图2-8回参考点不能进行的故障诊断步骤
