在高速铣削编程中的常用策略和CAM软件

     高速加工包括以去除余量为目的的粗加工、残留粗加工，以及以获取高质量的加工表面及细微结构为目的的半精加工、精加工和镜面加工等。高速加工中的粗加工所应采取的工艺方案是高切削速度、高进给率和小切削量的组合。等高加工方式是众多CAM软件普遍采用的一种加工方式。应用较多的是螺旋等高和等Z轴等高两种方式，也就是在加工区域仅一次进刀，在不抬刀的情况下生成连续光滑的刀具路径，进、退刀方式采用圆弧切入、切出。螺旋等高方式的特点是，没有等高层之间的刀路移动，避免频繁抬刀、进刀对零件表面质量的影响及机械设备不必要的耗损。对陡峭和平坦区域分别处理，计算适合等高及适合使用类似3D偏置的区域，并且同时可以使用螺旋方式，在很少抬刀的情况下生成优化的刀具路径，获得更好的表面质量。在高速加工中运用，一定要采取圆弧切入、切出连接方式，以及拐角处圆弧过渡。禁止使用直接下刀的连接方式来生成高速加工的程序。

    高速精加工策略包括三维偏置、等高精加工和最佳等高精加工、螺旋等高精加工等策略。这些策略可保证切削过程光顺、稳定，确保能快速切除工件上的材料，得到高精度、光滑的切削表面。精加工的基本要求是要获得很高的精度、光滑的零件表面质量，轻松实现精细区域的加工，如小的圆角、沟槽等。

    对许多形状来说，精加工最有效的策略是使用三维螺旋策略。使用这种策略可避免使用平行策略和偏置精加工策略中会出现的频繁的方向改变，从而提高加工速度，减少刀具磨损。这个策略可以在很少抬刀的情况下生成连续光滑的刀具路径。这种加工技术综合了螺旋加工和等高加工策略的优点，刀具负荷更稳定，提刀次数更少，可缩短加工时间，减小刀具损坏机率。它还可改善加工表面质量，最大限地减小精加工后手工打磨的需要。在许多场合需要将陡峭区域的等高精加工和平坦区域三维等距精加工方法结合起来使用。

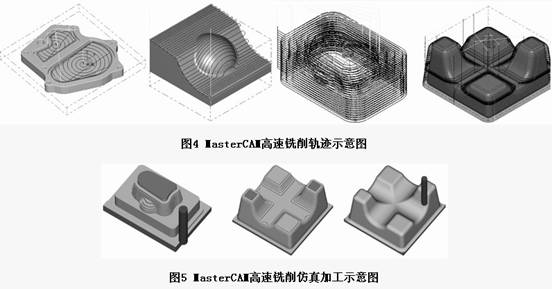

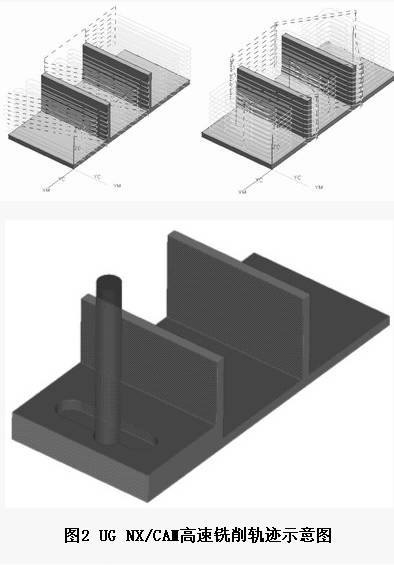

    采用高速加工设备之后，对编程人员的需求量将会增加，因高速加工工艺要求严格，过切保护更加重要，故需花多的时间对NC指令进行仿真检验。一般情况下，高速加工编程时间比一般加工编程时间要长得多。为了保证高速加工设备足够的使用率，需配置更多的CAM人员。现有的CAM软件，如DELCAM的PowerMILL、美国MasterCAM、 UGS的UnigraphicsNX、Dassualt的CATIA、以色列的Cimatron E等都提供了相关功能的高速铣削刀具轨迹策略。图2～图5分别为UnigraphicsNX、CATIA、MasterCAM平台下的薄壁零件和模具的高速铣削加工刀具轨迹示意图。

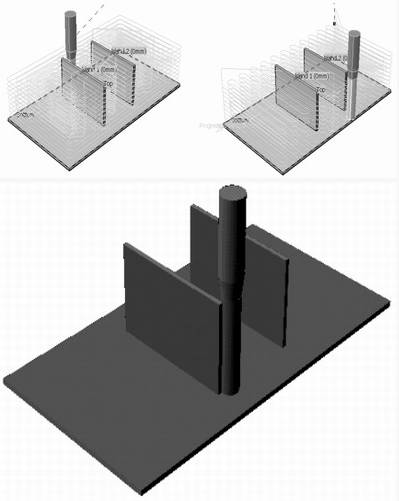

图3 CATIA高速铣削轨迹示意图
