在这里我们将学习使用Mastercam分析和设计一个工件，以及如何在数控铣床上进行加工。

Mastercam是基于微机平台的CAD/CAM集成系统，侧重于数控加工编程，其曲线、曲面设计功能是为数控加工编程服务的，具有2~5坐标数控铣削加工编程能力、线切割加工编程能力和车削加工编程能力，在模具制造业中的应用十分广泛，本节通过一个示例来介绍Mastercam的使用及数控机床的操作。

对图1的工件尺寸进行设计的过程如下：

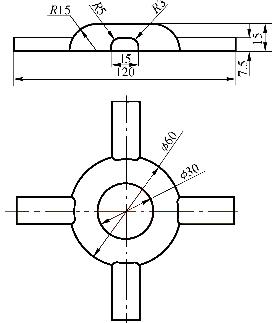

图1   零件图

1、几何造型

1）在主功能区依次单击F档案、W开启新档，新建一个文件；

2）在工具栏中单击 和 ，将视角和构图面都设为俯视图；

3）在主功能区依次单击C绘图、A圆弧、R点半径圆，输入中心点座标“0，0”，半径“15”，结果如图2所示；

图2

4）在子功能区单击Z：0.000，输入Z轴深度“-15”；

        5）输入中心点座标“0，0”，半径“30” ，结果如图3所示；

图3

6）在工具栏中单击 和 ，将视角设为前视图，构图面设为空间绘图；

7）单击回主功能表，在主功能区依次单击C绘图、A圆弧、E两点画弧，用抓点模式U四等分位抓点，输入半径“15”，如图4；

图4

8）在工具栏中单击和 ，将视角和构图面都设为前视图；

9）在子功能区单击Z：-15.000，输入Z轴深度“60”；

10）单击回主功能表，依次单击C绘图、R矩形、C中心点，输入中心点座标“0，-15”，宽度“15”，高度“15”，如图5；

图5

11）单击回主功能表，依次单击M修整、B打断、2两断，把矩形的两条竖边在中点处打断；

12）单击回主功能表，依次单击D删除、O仅某图素、L线，把矩形的两条竖边的下半段和底边删除，如图6；

图6

13）单击回主功能表，依次单击C绘图、F倒圆角、R半径值，输入“5”，把矩形的左上角倒圆角，如图7，输入“3”，把矩形的右上角倒圆角，如图8；

图7                        图8

14）在子功能区单击Z：60.000，输入Z轴深度“23”；

15）重复10）至13）步骤；

16）在子功能区单击Z：23.000，输入Z轴深度“-23”；

17）重复10）至13）步骤；

18）在子功能区单击Z：-23.000，输入Z轴深度“-60”；

19）重复10）至13）步骤；

20）在工具栏中单击 ，将视角设为等角视图，结果如图9；

图9

21）在工具栏中单击 和 ，将视角和构图面都设为侧视图；

22）在子功能区单击Z：-60.000，输入Z轴深度“60”；

23）重复10）至13）步骤；

24）在子功能区单击Z：60.000，输入Z轴深度“23”；

25）重复10）至13）步骤；

26）在子功能区单击Z：23.000，输入Z轴深度“-23”；

27）重复10）至13）步骤；

28）在子功能区单击Z：-23.000，输入Z轴深度“-60”；

29）重复10）至13）步骤；

30）在工具栏中单击 ，将视角设为等角视图，结果如图10；

图10

31）在工具栏中单击 ，将构图面设为空间绘图；

32）单击回主功能表，依次单击C绘图、L线、E任意线段，分别连接各端点，如图11；

图11
