通过Main Menu→Toolpaths→Operations或通过Main Menu→Nc utils进入刀具路径检查。下面使用Operations进行刀具路径检查。系统弹出图m所示的对话框，各项的意义如下：

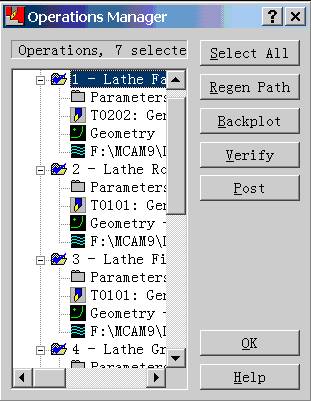

图m  操作管理器

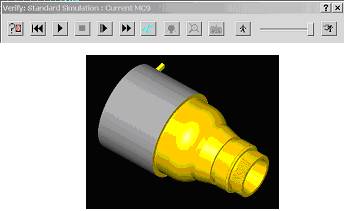

                           图n  模拟实体刀具路径检查结果



(1)Select All

表示检查所有刀具路径，若欲检查某一段加工路径，则可选择与检查的加工路径即可。

(2)Regen Path

重新生成刀具路径。一般当切削参数改变或刀具改变后均需要重新生成刀具路径。

(3)Backplot

重绘刀具路径。

(4)Verify

模拟实体刀具路径检查。控制功能键见如图所示。按加工按钮计算机就会仿真零件的加工过程。仿真加工得到的零件见图n所示。

后置处理

所谓后置处理就是根据实际使用的数控系统，生成特定系统的数控加工程序。Master CAM可以生成NCI文件和NC文件，NCI文件是刀具路径文件，NC文件即数控加工程序。选择Post系统弹出如图o所示对话框，各项意义如下：

（1）Change Post

改变后置处理程序。Master CAM带有多种数控系统的后置处理程序，并且可以实际需要，通过对后置处理程序的修改，生成Master CAM所没有后置处理程序的NC程序。

（2）NCI file

生成刀具路径文件

（3）NC file

生成数控加工程序文件

（4）Send machine

NC程序发送给数控机床。

（5）OK，确定。

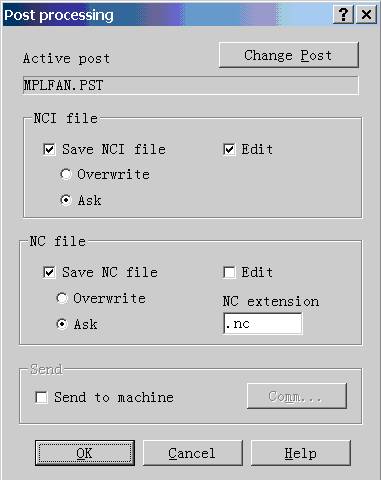

图o  后置处理对话框
