截断加工以生成一个垂直的刀具路径来切削工件，一般用于工件的切断。系统首先通过选取一个点来定义车削起始位置，然后设置共有的刀具参数，和一组截断车削刀具路径特有的参数来生成截断加工刀具路径。

(1)Main Menu→Toolpaths→Next menu→Cutoff。系统将提示选取一个点来定义车削起始位置，输入截断点的坐标为（90，-155），回车确定，系统将弹出如图j所示的对话框。

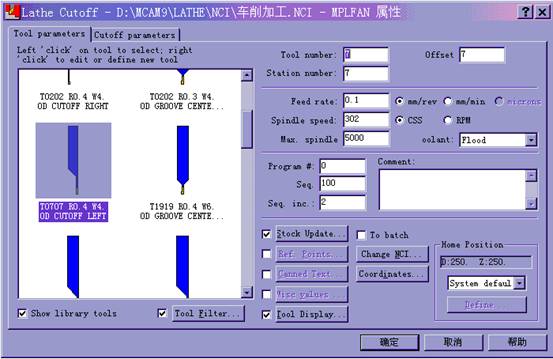

图j  截断加工Tool parameters参数对话框





(2)Tool parameters参数对话框中选择刀具，并设置其他参数。

　

(3)Cutoff parameters参数对话框中设置截断车削参数，如图k所示。

Cutoff parameters选项中的大部分参数与前面介绍的参数相同，下面仅介绍截断车削特有的参数。

1)X Tangent Point

该参数设置截断车削的终止点的X坐标，系统的默认设置为0(将工件截断)，用户可以在输入框中输入终止点的X坐标，也可以单击X Tangent Point按钮在绘图区选取一点，以该点的X坐标作为截断车削终止点的X坐标。

2)Cut to

  该参数设置刀具的最终切入位置。当选择Front radius单选按钮时，刀具的前角点切入至定义的深度；当选择Back radius单选按钮时，刀具的后角点切入至定义的深度。

   = 3 \* GB2 ⑶Corner Geometry

该参数在截断车削起始点位置定义一个角的外形。当选择None单选按钮时，在起始点位置垂直切入，不生成倒角；当选择Radius选项时，按输入框设置的半径生成倒圆角；当选择Chamfer单选按钮时，按设置的参数生成倒角，其设置方法与切槽加工中切槽角点处倒角设置方法相同。

(4)Ok。生成如图l所示的刀具路径。

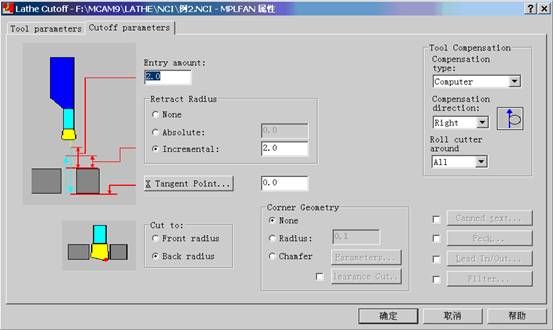

图k  截断加工Cutoff parameters参数对话框

图l  截断加工刀具路径

图m  操作管理器

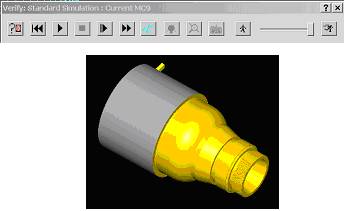

图n  模拟实体刀具路径检查结果
