总体认识 Mastercam学习第一天

　从今天起，正式向您介绍MasterCAM5.0。也许你可以非常熟练的使用AutoDesk公司推出的著名制图软件AutoCAD,可以对比使用，甚至你可以在AutoCAD中绘制的三维立体图以DXF文件格式调用到MasterCAM5.0中，然后进行各个面的造型，但有些命令用法及绘图思想与之相去甚远。先向大家介绍MasterCAM5.0的操作界面，如图2-1所示，由于此版本较旧，专为Windows3.1出版发行，故界面不很友好，但构造复杂曲面完全可能。

　　其中界面左边部分为命令切换区(Menu taggle area),它不像AutoCAD中命令,只需点击一次，下次使用回车即可。而MasterCAM5.0中有时即使使用同一命令也要重复频繁点击。各个命令的详细功能后面的章节中将会逐一介绍。界面中呈黑色的区域就是绘图区（Graphics area)它是我们设计、绘制图形的工作区域。它的颜色可通过Main Menu>Screen>Configuration>System color项来改变。界面最底层是提示区（Prompt area),当我们点击某个命令时，会有相应的提示出现在此区域中，告诉我们下一步该怎么做。比如我们点击画线命令时，它会提示我们确定第一点（Specify the first point）。

图2-1

　　很值得一提得是，当我们画图时，有些键盘快捷键对我们非常有用。它可以省去不必要的麻烦，它可以调动左右手开弓，配合鼠标更高效的完成画图任务。

　　下面列出较常用的快捷键：

F1=Zoom	ALT+F1=Fit	AlT+C=Run C-Hook program
F2=Unzoom	ALT+F2=Scale by0.8	ALT+D=Drafting parameters
F3=Repaint	ALT+F3=Analyze cursor	ALT+F=Menu Fonts
F4=Analyze	ALT+F4=Exit	ALT+H=On-line Help
F5=Delete	ALT+F5=Delete Window	ALT+L=Line style
F6=File	ALT+F6=Edit	ALT+S=Surface display
F7=Modify	ALT+F7=Blank	ALT+T=Toggle toolpath display
F8=Create	ALT+F8=Configuration	ALT+U=Undo
F9=Display	ALT+F9=Axes	ALT+V=version number
F10=This tab	ALT+F10=This tab	ALT+W=Set viewport windows

使用频率较高的快捷键解释如下：

　　Esc-终止命令、回主菜单，ALT+H-在线帮助，F1－放大，F2-缩小，ALT+F1-使图形居屏幕等中，ALT+F8-设定各参数，F3-刷新（相当于AutoCAD中Redraw命令），F4-分析（可以分析点、线、面等），F5-删除，ALT+D-设定绘图参数，ALT+U-取消上一步操作，ALT+W-设定视窗个数。

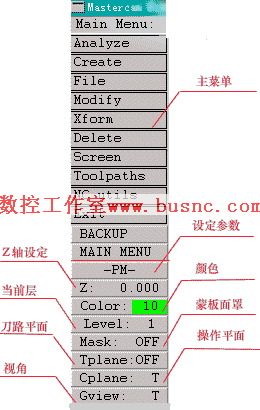

　　菜单命令介绍(如图2-2):

图2-2

　　主菜单命令较多，且是重点，放在后续章节详细介绍。

　　－PM－命令其快捷键为ALT+D,用于设定标注的形式，标注箭头的类型、尺寸及绘图线型等。

　　Z轴设定命令在构造三维线框时使用非常频繁，并与视角（Gview）、操作平面（Cplane）命令配合使用，相当于AutoCAD中用户坐标的定义及与Plan命令的配合使用。

　　颜色(Color)命令用来设定绘图颜色，他还可以结合其他命令（如CHR Color)来改变原有颜色。

　　层命令(Level)用于设定当前层，绘图时要合理分配图形到各层。

　　蒙板命令(Mask)用于锁定、冻结某些层与CAD中相应意思相同。

　　刀路平面(Tplane)在生成数控程序设置刀路时要用到。

　　操作平面（Cplane）及视角（Gview）有俯视、前视、侧视等。

　　通过这一天的学习，起码应该对MasterCAM5.0的界面三大区域比较熟悉了吧，先给自己定个任务，拿来一个实例，结合后续章节中Create命令反复练习Z、Color、Level、Mask、Tplane、Cplane、Gview命令，会尽快掌握他们的。
