Edgecam2009R1新增功能简介

最新发布的Edgecam2009R1版本新增了多项提高生产效率和加工质量的工具，增强了对车削、多轴铣削自动化编程的能力，通过自动运算切削用量和关联模型数据，提供了更智能、更可靠的编程方式。Edgecam2009R1具有更多的实用参数和更全面的微调方式，使得该版本能够更加灵活地调整刀具路径并可最大限度提高编程效率和加工质量。Edgecam2009R1还全面支持最新的CAD 软件、机床设备和刀具。

主要新增功能

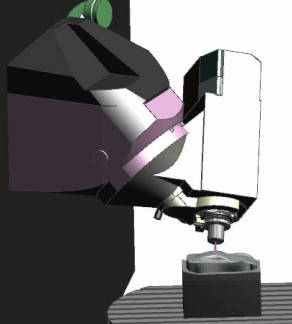

一、五座标联动功能全面支持倾斜单摆头和倾斜双摆头设备

Edgecam2009R1现已支持倾斜单摆头/双摆头设备的多平面加工和五轴联动加工。新功能同时支持完整的机床结构模拟仿真，以观察并验证零件加工的整个过程。

二、增强了实体加工与策略管理器的功能

策略管理器作为Edgecam发展的重要方向之一，从一推出就受到广大用户的喜爱。在每次升级过程中，策略管理器都有比较大的变化。该模块作为一个实体加工的平台，我们希望广大用户都能在此基础上做一些自己的加工策略，并可以相互交流，为此，现在已经允许用户为指定的加工策略设置加密。

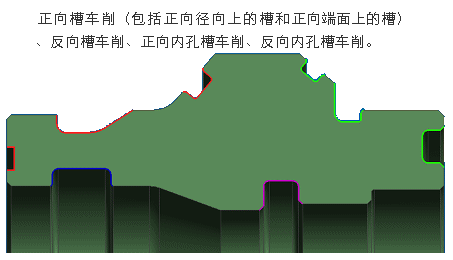

1. 增加了新的车槽特征

在车槽加工时，新的车槽特征能给我们带来如下好处：

l 可快速选择车槽加工所需的适当的加工轮廓线。

l 支持对车槽特征应用加工策略。

2. 增强了使用加工策略进行特征加工的功能

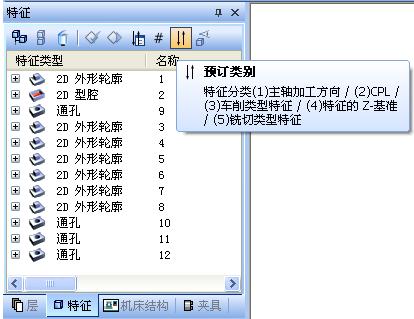

新增的【预定类别】按钮可为查找出的加工特征按照系统建议的加工方式进行排序（按照针对这些特征可以应用的加工策略类别进行排序）。该按钮位于【特征浏览器】的上方，按下【序列窗口】按钮后可以选择。

加工顺序由特征类别的排列顺序而定。第一类特征的类别由该特征的主轴方向来确定，此时，所有位于主轴和背轴方向上的特征将被当做一个连贯的区域来加工。其余的特征类别将根据特征的坐标系、加工平面等来确定。该部分内容详细请见Edgecam在线帮助向导。

三、Edgecam2009R1可直接读取的CAD文件

Edgecam2009R1可在如下CAD系统中直接读取模型数据（根据产品授权情况而定）：

l Autodesk Inventor 2008 及2009

l SolidWorks – 2008 及 2009

l Solid Edge – V20 以及Solid Edge ST

l Pro/ENGINEER Wildfire 4

l CATIA V4（只能读取线框和曲面模型，不能读取该版本实体模型）

l CATIA V5 （只能读取实体模型）及CATIA R18

l UGS NX5

Edgecam2009R1支持如下CAD输出的转换格式：

l ACIS up to and including R19 (Solid Machinist licence)

l Parasolid 19.0.192 （Solid Machinist 接口）

l GRANITE One V5.0 datecode M100 （Solid Machinist 接口）

l DXF （最新 AutoCAD 2008版本）

l DWG （最新 AutoCAD 2008版本）

l IGES（可读取最低IGES 3.0以前版本，以及最新IGES 5.3版本）

l STL

l VDA-FS 2

l STEP (AP203 及 AP214)

Solid Edge ST

在Solid Edge ST中，可以使用一种称之为Synchronous的新技术创建零件模型，并可将这些零件模型保存为“*.PAR”格式的文件。这种格式的文件可以直接读入到Edgecam和Edgecam Part Modeler当中，但不能在Solid Edge ST界面下通过Edgecam Link按钮读入文件。

四、进给速率、主轴转速与工艺参数关联

在Edgecam2009R1中，进给速率和主轴转速的可控性更好，并可根据刀具和被加工零件材料的改变随时更新。

在计算当前刀具的进给速率和主轴转速时，当前刀具设置的工艺参数值直接从刀具库中读取。（这些参数包括进给速率、降刀速率、主轴转速、切削深度）

在加工方法中新增了工艺参数的设定：

l 通过选择【常规】或【精加工】这两个选项，来确定这把刀具的哪一个工艺参数用于进给速率和主轴转速的计算。选择【无】时，将手动输入进给速率和主轴转速的数值。

l 一旦您选择了【常规】或【精加工】这个选项，系统将与刀具库中的参数建立动态连接。
