1.
U (Undo/复原)
将最后一次的执行取消掉，并回到该指令之前的状态。但请记得，此指令只能回复最后一次执行的而已。
· 2.
Ctrl+N (Jump Nearest/移到最近中心)
将鼠标指针移到某一指定的点或线，再执行此指令将指针移到该点或线的中心点。
· 3. Z
(Relative Zero/归零)
将鼠标指针移到某一指定的点或线，再执行此指令将该处之相对坐标系（Rel”）归零。通常此指令是继承Ctrl+N指令，将某一点或线设为起点。
· 4.
Alt+C、E
(Register Layers/层面对位)
此指令是让使用者修改层面的错误的位置分配。其步骤如下:
(1.Unmark 所有的数据。
(2.将编辑模式设为
“Edit”。
(3.选择在每层面均有的点或线。
(4.将该点或线mark起来。
(5.执行此指令（Alt+C、E），而以下对话盒出现：
(6.输入那个层面为对位依据，并将其它层面移到和该层同个位置。
(7.检查是否所有的层面都已经对位成功了。
· 5. O (Offset/偏移)
编辑模式：Pads、Traces、Pads+Traces、Layers此功能可让使用者输入X、Y值的方式将已被选取（marked）的数据移位。系统会显示输入窗口（见图A-2）。使用者也可以使用Ctrl+鼠标右键按着不放并拖拉或者重复此Offset指令
使用方法：

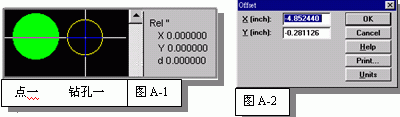

请看图A-1。假设点一和钻孔一有偏移，故您想将钻孔一移到点一那儿。将指标移到钻孔一那里，按“Ctrl+N”移到中心位置，再按“Z”将相对坐标系X和Y值归零。这时，将该钻孔一mark起来。接着把指标移到点一上，按“Ctrl+N”将点一的中心点找出来，并将目前点一的X、Y坐标系显示在
Rel”（请看图A-1）那里。
按“O”开始作Offset（偏移）。系统会显示对话盒如图A-2所示。请依Rel”值将X、Y坐标系填入。按“Enter”开始执行并结束。同样的，若欲对整块板子作偏移的话，请将欲偏移的板子全部mark起来（*）。
· 6. 排版

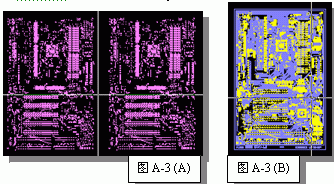

有时，客户所提供的Gerber档和其钻孔档的排版片数不一样。也就是说有的Gerber数据只有一片排，却遭遇到了多片排的钻孔数据。若以Gerber数据为主，那当然没问题，只需将多余的钻孔数据删除掉即可。但是，往往都是以钻孔为主。我们不得不将Gerber数据做排版动作请参以下图A-3（A）和（B）。
图A很明显的是个双片排的钻孔数据层。而图B则是零件层（Component
Side）。那么，我该怎么办呢？
先将钻孔层（或其它做为排版依据的层面）设为“V”，再将其它欲做排版的层面通通设成“E”。
选取所有的（按*）。再将指针移到每一层面均有的点。使用“Ctrl+N”和“Z”将指标移到该点的中心点，并且将其相对坐标系设为零。
将指标移到第二片排版的同一个点处。同样的，再用“Ctrl+N”移到中心点，按“A”开始做排版。画面如下图
·
字段说明
X copies：以X轴做排版（水平）最小值为1，表示没做排版；若为2，则表示做一版排版
X step (inch)
：距离，将X的相对坐标系的值填入一般，若做X
copies，则Y
step (inch)都是为零
Y copies: ：以Y轴做排版（垂直），最小值为1，表示没做排版；若为2，则表示做一版排版
Y step (inch)
：距离，将Y的相对坐标系的值填入；一般，若做Y
copies，则X
step (inch)都是为
· 7. Ctrl+Shift+O (Remove Buried/删除埋点)
有时候，为了方便而加快处理速度，更好将每一层的埋点删除掉。当然并非每个料号都是这样。请先将欲删除埋点的层面打开，mark所有的。执行此指令，出下：
·
字段说明：
Layers：设定欲做删除埋点的层面
Buried by：设定埋点是被什么埋
Pads （其它点）
Traces （其它线）
Both(pads+traces) （两者皆是）
· 8. I (Remove Inner Layer Unused Pads/删除内层多余的点)
此功能是将实际内层多余的点删除掉，所以必须已先设好了实际层设定。而因为此指令是将内层的点做处理，所以它也晓得盲、埋孔。
P2-P5是表示该板共有六层，扣掉零件面和焊锡面，就是第二层、第三层、一直到第五层都是内层。
· 9. Alt+D、N
(Label Nets/检查网络号码)
此指令是用于抽完网络后，检查网络号码。看看是否有无问题，如短路或断路。
· 10.
RS-274-x的输入
因为本身已含镜头数据在内，所以在加载时就必须将每层以不同的APR分开，如第一层为a01、第二层为a02、三a03、等。
· 11. RS-274-x 的输出

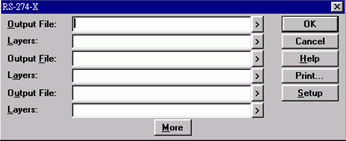

按“Ctrl+F4”，选择RS-274-x格式。出现如下图：
直接在Output
File字段里输入输出档名，Layers字段则层面。每一层一个输出。每个档名必须不一样。而因为此格式在输出时已将镜头文件数据合并在输出文件里，所以不用，再输出镜头档了。
