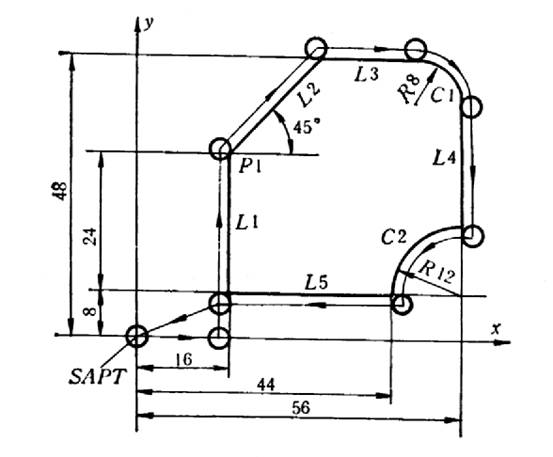

图1为轮廓铣削零件，粗实线为轮廓平面图形，圆表示铣刀（铣刀直径Ф10mm），细实线为刀具中心轨迹，SETPT为刀具的起点（位于坐标原点上），箭头为刀具运动方向。APT源程序如下：

　

　

　

　

　

　

　

图1  APT源程序四零件图

PARTNO/MILL PART                      初始语句

REMARK/SAMPLE 4                       注释语句

REMARK/ZHAO 02-03-2002                注释语句

$$                                    空一行

   MACHIN/F240，2                     后置处理程序的调出

   CLPRNT                             打印刀具轨迹数据

   SETPT=POINT/0，0，0                起刀点定义

   L1=LINE/16，8，0，16，32，0        几何图形定义：直线

   P1=POINT/16，32，0                 点

   L2=LINE/P1，ATANGL，45             直线为过P1点并与X轴夹角45°

   L3=LINE/32，48，0，48，48，0       直线

   L4=LINE/56，20，0，56，40，0       直线

   L5=LINE/16，8，0，44，8，0  直线

   C1=CIRCLE/48，40，0，8      圆

   C2=CIRCLE/56，8，0，12      圆

   CUTTER/10                   定义刀具：立铣刀直径Ф10mm

   OUTTOL/0.05                 指定轮廓外容差≤0.05mm

   SPINDL/1600，CLW            指定主轴转速1600转/分，顺时针

   COOLNT/ON                   接通冷却液

   FEDRAT/500                  进给速度为500mm/分

   FROM/SETPT                  起刀点指定

   GO/TO，L1                   刀具从点SETPT向L1运动，直至与L1相切为止

   TLLFT                       顺着切削方向看，刀具处在零件左边的位置

   GOLFT/L1，PAST，L2          相对上一运动向左并沿L1运动，直到走过L2为止

   GORGT/L2，PAST，L3          刀具继续向右并沿L2运动，直到走过L3为止

   GORGT/L3，TANTO，C1         刀具继续向右并沿L3运动，直到与C1圆相切为止

   GOFWD/C1，TANTO，L4         刀具向前沿C1圆运动，直到与L4相切为止

   GOFWD/L4，PAST，C2          刀具向前沿L4运动，直到走过C2圆为止

   GORGT/C2，PAST，L5          刀具向右沿C2运动，直到走过L5为止

   GORGT/L5，PAST，L1          刀具向右沿L5运动，直到走过L1为止

   FEDRAT/24000                指定快速速度

   GOTO/SETPT                  走到SETPT

   COOLNT/OFF                  关闭冷却液

   SPINDL/OFF                  主轴停

   END                         机床结束语句

   FINI                        零件源程序
