2、生成刀具路径

50）单击回主功能表，依次单击T刀具路径、U曲面加工、R粗加工、P平行铣削，在弹出的对话框中输入文件名并保存；

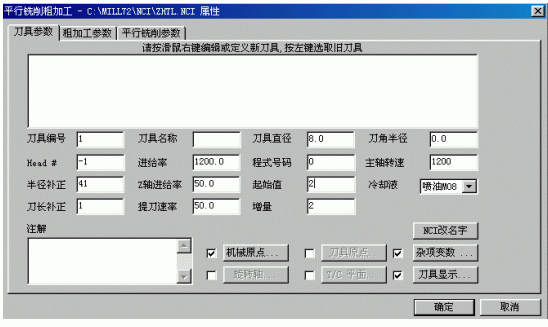

51）依次单击A所有的、U曲面、D执行，弹出并按图22设置参数；

　

　

　

　

　

　

　

　

　



图22

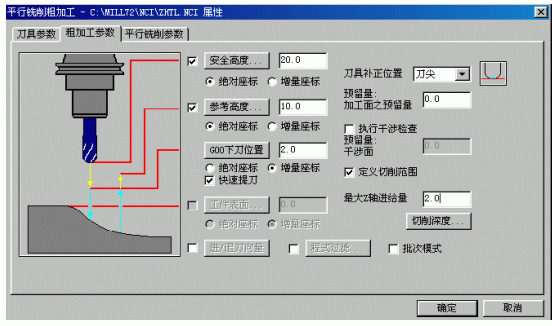

52）单击粗加工参数，并按图23设置参数

图23

53）单击平行铣削参数，并按图24设置参数；

图24

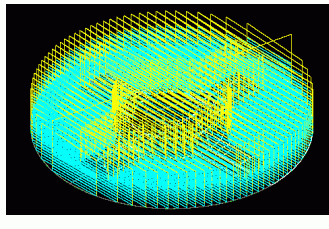

54）单击确定、D执行，此时工作区中出现刀具路径如图25；

图25

　

3、加工过程仿真

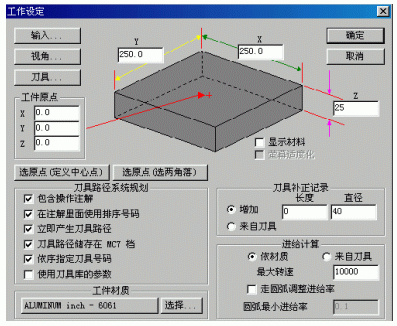

55）在主功能区中单击回上层功能表、J工作设定，按图26设置工件材料和各项参数；

图26

56）单击确定，在主功能区单击O操作管理，在弹出的操作管理对话框中单击N-See 2000,产生的刀具路径对原材料进行铣削的效果如图27。

图27

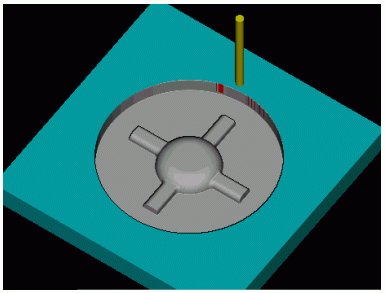

57）同样对工件进行精加工，按步骤设定各参数，结果如图28所示。

图28
4、后处理
选择数控机床特性文件，执行后置处理程序，将刀具轨迹文件（.nci）转换为NC代码文件（.nc），编辑NC程序。
5、数控机床操作
1） 开机
由于各种型号数控机床的结构及数控系统有所差异，具体的开机过程参看机床操作说明书。通常按下列步骤进行：
（1） 检查机床状态是否正常；
（2） 检查电源电压是否符合要求，接线是否正确；
（3） 按下“急停”按钮；
（4） 机床上电；
（5） 数控上电；
（6） 检查风扇电机运转是否正常；
（7） 检查面板上的指示灯是否正常。
2） 安装工件（毛坯）
利用手动方式尽量把Z轴抬高，利用手柄将工作台降低，装上平口钳并进行调整，然后把平口钳紧固在工作台上。然后装上工件并紧固，根据加工高度调整工作台的位置，并进行锁紧。
3） 输入程序
将数控加工程序（.nc）输入数控系统，由于使用的数控系统不同，输入方式也会有差异，请参看数控系统使用说明书。
4） 对刀
首先让刀具在工件的左右碰刀，使刀具逐渐靠近工件，并在工件和刀具间放一张纸来回抽动，如果感觉到纸抽不动了，说明刀具与工件的距离已经很小，将手动速率调节到1μm或10μm上，使刀具向工件移动，用塞尺检查其间隙，直到塞尺通不过为止，记下此时的X坐标值。把得到的左右X坐标值相加并除以2，此时的位置即为X轴0点的位置，Y轴同样如此。利用工件的上平面同刀具接触来确定Z轴的位置。在实际生产中，常使用百分表及寻边器等工具进行对刀。
5） 加工
选择自动方式，按下循环启动按钮，铣床进行自动加工。加工过程中要注意观察切屑情况，并随时调整进给速率，保证在最佳条件下切削。
6） 关机
工件加工完毕后，卸下工件，清理机床，然后关机。
（1） 按下控制面板上的“急停”按钮；
（2） 断开数控电源；
（3） 断开机床电源。
