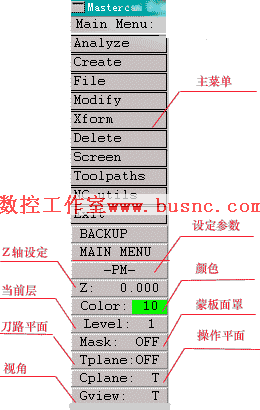

图4-1

  前两天总结了Create中的一些命令。今天总结主菜单中其他命令及主菜单下的Mask等命令。

  1、文件(File)

  其中有输入文件（Get）,保存文件（Save）等。如果你AutoCAD应用较熟练，则可用它画好三维立体图，用File>Convert>DXF>Read命令读取图形，然后还要进行曲面构造。

  2、分析（Analyze）

  等你完成一幅图的曲面构造后，还要进行曲面分析，若分析结果是：发现X个坏面（X bad surfaces found）或其中有一面没有光滑过渡（A bad surface is a surface whose normal suddenly reverses direction），则该图形无法生成数控程序。

  3、Modify

  其中倒圆角(Fillet)、修剪(Trim)、打断(Break)、拟合(Join)等命令较常用。

  4、Xform

  其中镜像（Mirror)、偏移（Offset）等较常用。

5、删除（Delete）

  用Undelete可以恢复被误删的线、面等。

  6、Screen

  其中Shade>Do it命令用来渲染所画图形。

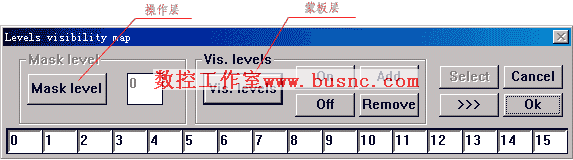

图4-2

  7、蒙板面罩（Mask）

  如图4-2所示，其中操作层（Mask level）的命令比较霸道，当点击Mask level,再选取一具体层比如2层，再点击ok,则锁定为2层，这时只能在2层操作，即使想删除3层上的图形，但因锁定为2层，故无法删除。

  蒙板层（Vis.levels）有点类似于AutoCAD中命令，即层的打开关闭命令。当我们点击Vis.levels,再点击某些具体层如5层，则画在5层的图形被隐藏起来，这时我们看不到画在5层上的图形。

  合理应用Mask命令中的Mask level、Vis.levels并结合Levle命令有利于绘制复杂图形
