挖槽铣削用于产生一组刀具路径去切除一个封闭外形所包围的材料，或者一个铣平面，也可以粗切削一个槽。挖槽加工刀具路径由两组主要的参数来定义：挖槽参数和粗加工/精加工参数。下面接着上面的例子介绍挖槽加工刀具路径的生成。挖槽铣削刀具路径构建步骤：

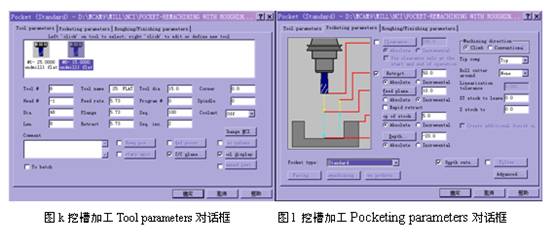

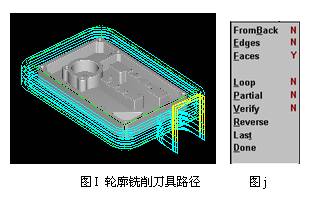

(1)Main menu→Toolpaths→Pocket→Solids，首先将如图j所示的Edges、Loop项设置为N，Faces项设置为Y。然后选择所加工零件的内部型腔底面轮廓，连续选择Done，系统弹出如图k所示挖槽对话框。

(2)设置Tool parameters项，由于该槽需要粗加工和精加工两道工序，首先生成粗加工刀具路径，故在此选择直径为15mm的端铣刀进行粗加工。

(3)设置Pocketing parameters项参数。各参数项的意义如下：

1)Machining direction栏

设置加工方向。铣削的方向可以有两种，顺铣和逆铣。顺铣指铣刀的旋转方向和工件与刀具的相对运动进给方向相同；逆铣指铣刀的旋转方向与刀具的进给方向相反。

2)Depth cuts 项

本项的参数大部分与轮廓铣削相同，只是增加了一项Use island depth一项，该项用于选择是否接受槽内的岛屿高度对挖槽的影响，如果接受岛屿高度的影响，挖槽时会依岛屿的高度将岛屿和海的高度差部分挖掉；若关闭该选项，刀具路径绕过岛屿。

3)Facing 项

Facing对话框各参数的意义：

①overlap percentage：可以设置端面加工的刀具路径，重叠毛坯外部边界或岛屿的刀具路径的量，该选项是清除端面加工刀具路径的边，并用一个刀具直径的百分率来表示。该区域能自动计算重叠的量。也就是说刀具可以超出挖槽地边界扩大挖槽的范围。

②overlap amount：可以设置端面加工刀具路径重叠毛坯外部边界或岛屿的量，该选项能清除端面加工刀具路径的边，并在XY轴作为一个距离计算，该区域等于重叠百分率乘以刀具直径。

③Approach distance：该距离参数是确定从工件至第一次端面加工的起点的距离，它是输入点的延伸值。

④Exit distance：退刀线的线长。

⑤Stock about islands：可以在岛屿上表面留下设定余量。

4)remachining 项

remachining项用于重新计算在粗加工刀具不能加工的毛坯面积，构建外形刀具路径去除留下的材料，留下的材料可根据以前的操作和刀具尺寸进行计算。

5)Open项

通过对Open项参数的设置可以忽略岛屿进行挖槽加工。

6)Advanced项

Advanced项对话框部分参数解释：

 = 1 \* GB3 ①Tolerance for remachining and constant overlap

使用螺旋下刀的方式加工或者做残料清角。公差值是由刀具的百分比运算得到，一个小的公差值可构建一个精密的刀具路径。残料加工时，一个较小公差可产生较大的加工面积，输入下面两个公差值的任一个：

Percent for tool：设置公差是用刀具直径的指定百分率。

Tolerance：直接指定距离来设置公差。

 = 2 \* GB3 ②Display stock for constant overlap spiral：选择该选项可以显示刀具切除的毛坯。

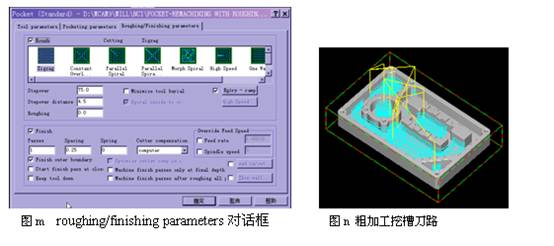

(4)选择roughing/finishing parameters对话框，得到如图m所示对话框。roughing/finishing parameters参数对话框部分参数解释：

1)rough：选择铣削图像中的一种方法，作挖槽铣削，每一种粗加工型式有图示说明。

 = 1 \* GB3 ①Zigzag：双向切削，该方式产生一组来回的直线刀具路径来粗铣挖槽。刀具路径的方向是由粗切角度参数来决定，粗切角度也决定挖槽路径的起点。②Constant overlap Spiral：等距环切，构建一粗加工刀具路径，以等距切除毛坯，并根据新的毛坯余量重新计算，重复处理直至系统铣完内腔，该选项构建较小的线性移动，可干净清除所有的毛坯加工余量。

③Parallel Spiral：环绕切削，用螺线型式粗加工内腔，每次用横跨量修正外部边界，该选项加工不能干净清除毛坯。

④Parallel Spiral and clean conners：环绕切削并清角，用与环绕切削相同的方法粗加工内腔，但是在内腔角上增加小的清除加工，可切除更多的毛坯，该选项增加了可用性，但不能保证将毛坯完全清除干净。

⑤Morth Spira：依外形环切，在外部边界和岛屿间用逐步进行插补方法粗加工内腔。

⑥True Spira：螺旋切削，用所有正切圆弧进行粗加工铣削，其结果为刀具提供了一个平滑的运动，一个短的NC程式和一个较好的全部清除毛坯余量的加工。

⑦One way：单向铣削，类似于双向切削，只是切削的刀具路径只在一个方向上切削。

⑧High speed：高速铣削。

2)Stepover：该参数是设置在X轴和Y轴粗加工之间的切削间距，以刀具直径的百分率计，当设定好后可以自动调整下面的参数值“切削距离”。

3)Stepover distance：该参数是测量在X轴和Y轴粗加工之间的距离，该选项是在X轴和Y轴计算的一个距离，并等于切削间距百分率乘以刀具直径。

4)Roughing：该参数是设置双向和单向粗加工刀具路径铣刀移动的角度，是切削方向和工作坐标轴X轴的夹角。

5)Minimize tool burial：当环绕切削内腔岛屿时提供优化刀具路径，避免损坏刀具，要使用用较小刀具加工。该选项在双向铣削时有效，并能避免插入刀具绕岛屿的毛坯太深。

6)Spiral inside to ou：该选项应用于所有螺旋铣削挖槽的刀具路径，螺旋刀具路径从内空中心(内)至内腔壁(外部)，默认的螺旋铣削方法，是刀具从内腔外壁移至中心。

7)Entry-helix：它是一个螺旋线或斜向进入内腔的刀具路径选项。使用螺旋线或使用斜向进刀，或两者都不是。如果不使用粗加工进刀选项，系统会自定义一个插入点。在本例中由于使用的是端铣刀，其底面中心没有切削刃，故此必须采用螺旋线或斜向进刀。

(5)填写好三个挖槽参数对话框后，确认执行，得到如图n所示的粗加工挖槽刀路。
