Mastercam生成钻孔加工刀具路径的方法

Master CAM的钻孔加工用于生成钻孔、镗孔或攻螺纹的刀具路径。系统提供20种钻孔形式,包括7种标准形式和13种自定义形式。要生成钻孔刀具路径,首先要设置刀具参数,还要设置钻孔刀具路径参数。

下面接着前面的例子来介绍生成钻孔加工刀具路径的方法。

(1)Main MenuToolpathsDrill。系统将弹出如图e所示的对话框。







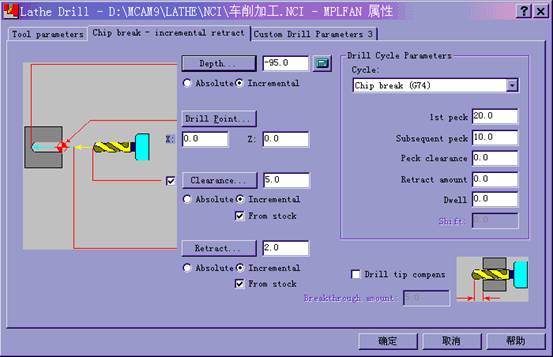

孔加工Simple drill – no peck参数对话框



(2)Tool parameters参数对话框中选择刀具,并设置其他参数。

(3)Simple drill – no peck参数对话框中设置孔的位置、深度及其他参数。如图e所示。

有关Drill Cycle Parameters选项中个参数的意义:

1)Drill/Counterbore 用于一般的钻孔加工,即完成钻孔循环指令中的G81G82功能,其工作过程是以固定的速度完成钻孔加工,然后退回到初始位置。

2)Peck Drill 用于排削困难的深孔加工,孔加工完后退回到安全位置。

3)Chip break用于深孔加工,即完成钻孔循环指令中的G74功能,其工作过程可参考相关指令的功能。在本例中孔的加工参数使用该参数较合适。

4)Tap 左旋螺纹加工指令。攻丝结束后主轴反转丝锥退回到安全位置。

文本框:
图f  孔加工刀具路径             图g  镗孔加工Tool parameters参数对话框

(4)Custom Drill parameters参数对话框中设置使用的典型钻孔循环。

(5)Ok,生成如图f所示的刀具路径。

孔加工刀具路径

当然在钻孔之前还要打中心孔,打中心孔的过程同钻孔,在此不再叙述。
