UG CAM计算数控加工时间

 1．在UG CAM 的 Operation Manager中编辑Operation时，在需要的地方增加End-of-Path Command---REWIND 或 END。

例如，Operation P1 将作为一个独立的NC程序，那么，我们就在Operation P1中加入REWIND 或 END。

Machine 或 Machine Control-->End of Path Command-->Edit -->User Defined-->Add-->输入"END"或"REWIND"-->OK。

假如，Operation P1,P2和 P3 三个Operation 生成一个CLSF作为一个独立的NC程序, 那么，我们就只需在最后一个Operation P3中加入REWIND 或 END。

2．Export CLSF 文件

3．用CLSF Manager 进行后处理

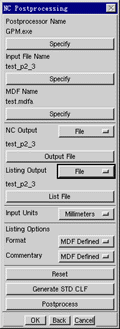

4．选 Listing Output 为 File,指定文件名，UG会产生一个后缀为 .lpt 的文件。

5．Click Postprocess完成后处理，打开 .lpt 文件，在文件的结尾就可看到加工时间。

***********************************************************************

MACHINE TIME = 3.19 MINUTES TAPE USED = 25.86 FEET ERRORS 1

COORDINATE AXIS TRAVEL - MINIMUM MAXIMUM TOTAL
X 　.7705 　　3.1506　2.3801
Y　 2.7190 　5.1172 　2.3982
Z 　1.1811 　2.0685　　 .8874

***********************************************************************

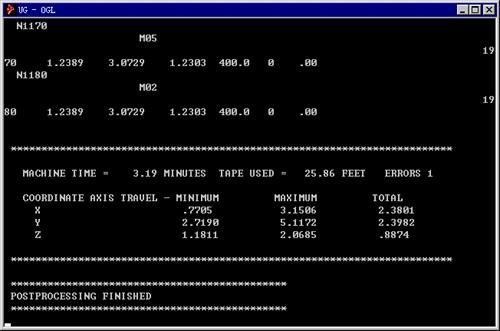

6. 若Listing Output选 Terminal，则完成后处理时，在UG-OGL窗口可以看到加工时间。
