对图1所示M40×2内螺纹编程。根据标准可知，其螺距为2.309mm（即25.4/11），牙深为1.299mm，其它尺寸如图。用五次吃刀，每次吃刀量(直径值)分别为0.9mm、0.6 mm 、0.6 mm 、0.4mm、0.1mm，螺纹刀刀尖角为60°。

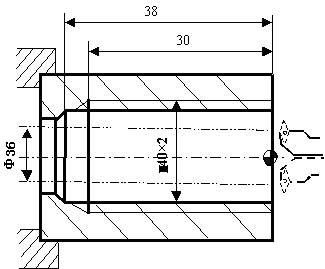

图1 综合编程实例

%0001

N1 T0101                      （换一号端面刀，确定其坐标系）

N2 M03 S300                   （主轴以400r/min正转）

N3 G00 X100 Z100              （到程序起点或换刀点位置）

N4 X40 Z4                     （到简单外圆循环起点位置）

N5 G80 X37.35 Z-38 F80         （加工螺纹外径39.95-2×1.299）

N6 G00 X100 Z100               （到换刀点位置）

N7 T0202                      （换二号端面刀，确定其坐标系）

N8 G00 X40 Z4                 （到螺纹简单循环起点位置）

N9 G82 X38.25 Z-30 R-4 E1.3 F2 （加工螺纹，吃刀深0.9）

N10 G82 X38.85 Z-30 R-4 E1.3 F2（加工螺纹，吃刀深0.6）

N11 G82 X39.45 Z-30 R-4 E1.3 F2（加工螺纹，吃刀深0.6）

N12 G82 X39.85 Z-30 R-4 E1.3 F2（加工螺纹，吃刀深0.4）

N13 G82 X39.95 Z-30 R-4 E1.3 F2（加工螺纹，吃刀深0.1）

N14 G00 X100 Z100            （到程序起点或换刀点位置）

N15 M30                     （主轴停、主程序结束并复位）
