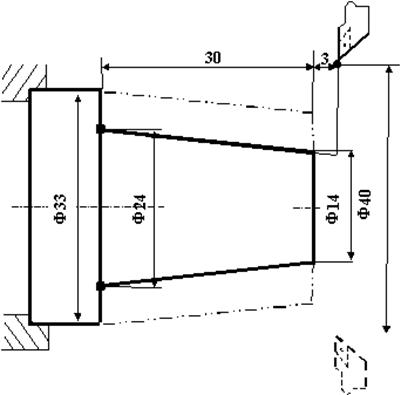

图 G80切削循环编程实例

注点画线代表毛坯轮廓

 %2111



M03 S400                  （主轴以400r/min旋转）



G91 G80 X-10 Z-33 I-5.5 F100 （加工第一次循环，吃刀深3mm）



X-13 Z-33 I-5.5              （加工第二次循环，吃刀深3mm）



X-16 Z-33 I-5.5              （加工第三次循环，吃刀深3mm）



M30                        （主轴停、主程序结束并复位）
