用内径粗加工复合循环编制图1所示零件的加工程序：要求循环起始点在A(46，3)，切削深度为1.5mm（半径量）。退刀量为1mm，X 方向精加工余量为0.4mm，Z 方向精加工余量为0.1mm，其中点划线部分为工件毛坯。

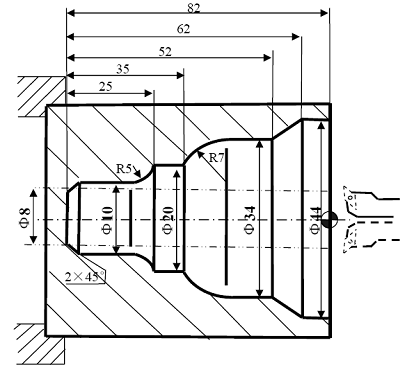

          图1 G71 内径复合循环编程实例

%1002

N1 T0101 （换一号刀，确定其坐标系）

N2 G00 X80 Z80 （到程序起点或换刀点位置）

N3 M03 S400 （主轴以400r/min 正转）

N4 X6 Z5 （到循环起点位置）

G71U1R1P8Q16X-0.4Z0.1 F100 （内径粗切循环加工）

N5 G00 X80 Z80 （粗切后，到换刀点位置）

N6 T0202 （换二号刀，确定其坐标系）

N7 G00 G42 X6 Z5 （二号刀加入刀尖园弧半径补偿）

N8 G00 X44 （精加工轮廓开始，到Φ44 外圆处）

N9 G01 W-20 F80 （精加工Φ44 外圆）

N10 U-10 W-10 （精加工外圆锥）

N11 W-10 （精加工Φ34 外圆）

N12 G03 U-14 W-7 R7 （精加工R7 圆弧）

N13 G01 W-10 （精加工Φ20 外圆）

N14 G02 U-10 W-5 R5 （精加工R5 圆弧）

N15 G01 Z-80 （精加工Φ10 外圆）

N16 U-4 W-2 （精加工倒2×45°角，精加工轮廓结束）

N17 G40 X4 （退出已加工表面，取消刀尖园弧半径补偿）

N18 G00 Z80 （退出工件内孔）

N19 X80 （回程序起点或换刀点位置）

N20 M30 （主轴停、主程序结束并复位）
