加工图1所示的零件，毛坯直径为φ45mm，长为370mm，材料为Q235；未注倒角1×45°，其余Ra12.5。

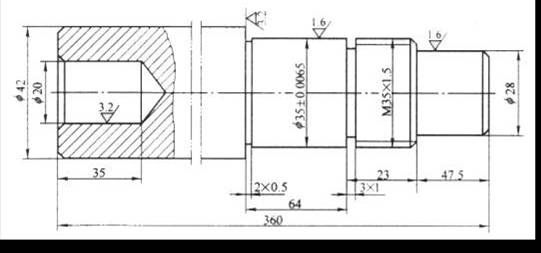

图1
心轴零件
解：采用华中数控系统编程。该零件的加工工艺及其程序见表(未完待续)。
表
加工外圆及螺纹的程序
|
程序 |
说明 |
|
％7091 |
程序名 |
|
N10 G92 X100 Z10 |
设置工件坐标系 |
|
N20 M03 S500 |
主轴正转，转速500r/min |
|
N30 M06 T0101 |
换刀补号为01的01号刀（外圆粗加工偏刀） |
|
N40 G00 Z5 |
快速定位到距端面5mm处 |
|
N50 X47 Z2 |
快速定位到φ47mm外圆处，距端面2mm处 |
|
N60 G80 X42.5 Z-364 F300 |
粗车φ42mm外圆，径向余量0.5mm，轴向余量0.3mm |
|
N70 G80 X38 Z-134.2 F300 |
粗加工φ35mm外圆，径向余量0.5mm，轴向余量0.3mm |
|
N80 G80 X35.5 Z-134.2 F300 |
|
N90 G80 X30 Z-47.2 F300 |
粗加工φ28mm外圆，径向余量0.5mm，轴向余量0.3mm |
|
N100 G80 X28.5 Z47.2 F300 |
|
N110 G00 X100 |
X方向快速定位到φ100mm处，Z方向快速定位到距端面10mm处，使刀尖回到程序原点，作为换刀位置 |
|
N120 Z10 |
|
N125 T0100 |
清除刀偏 |
|
N130 M06 T0303 |
换精车刀 |
|
N140 S800 |
调高主轴转速 |
|
N150 G00 Z1 |
快速定位到距端面1mm处 |
|
N160 X24 |
再快速定位到φ24mm外圆处 |
|
N170 G01 X28 Z-1 F100 |
倒角1×45° |
|
N180 Z-47.5 |
精车φ28mm外圆 |
|
N190 X32.85 |
精车轴肩 |
|
N200 X34.85 Z-48.5 |
倒角1×45° |
|
N210 Z-70.5 |
精车φ34.85mm螺纹外圆 |
|
N220 X35 |
定位到φ35mm外圆处 |
|
N230 Z-134.5 |
精车φ35mm外圆 |
|
N240 X42 |
|
