数控车床用直线插补指令G01编程加工轴零件 |
|
|
直线插补指令编程

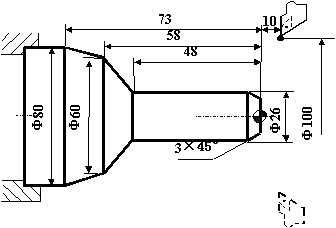

 图 G01编程实例 %3305 N1 G92 X100 Z10 （设立坐标系，定义对刀点的位置） N2 G00 X16 Z2 M03 （移到倒角延长线，Z轴2mm处） N3 G01 U10 W-5 F300 （倒3×45°角） N4 Z-48 （加工Φ26外圆） N5 U34 W-10 （切第一段锥） N6 U20 Z-73 （切第二段锥） N7 X90 （退刀） N8 G00 X100 Z10 （回对刀点） N9 M05 （主轴停） N10 M30 （主程序结束并复位） |
 |
