注意：注意工件夹紧力的大小，防止工件变形、夹伤或工件飞出。

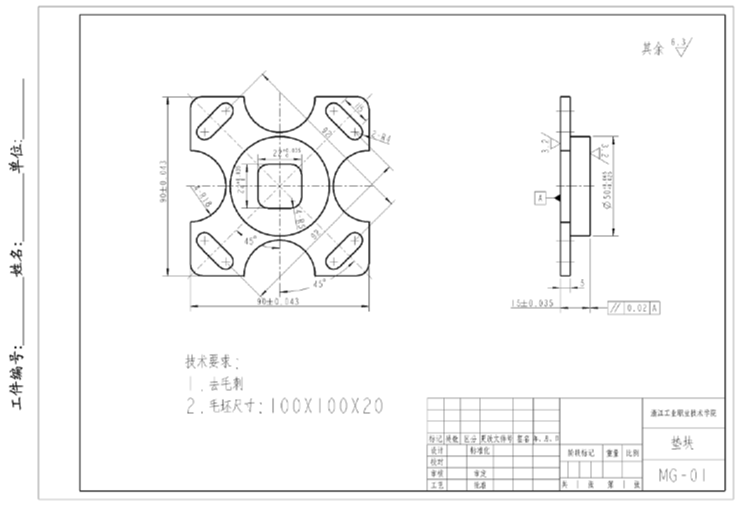

1、加工零件图

　

　

　

　

　

　

　

　

　

　

2、工艺分析

零件几何特点：该零件主要由圆柱凸台、圆弧、四个均布凹槽和一个方形型腔等组成，其几何形状为平面二维图形，零件的外轮廓为方形，尺寸精度为，方形型腔尺寸精度为，圆柱凸台尺寸精度为，零件厚度尺寸精度为，工件上表面粗糙度为3.2μm，同时还应注意零件的平行度要求，需采用粗、精加工。注意加工工序，防止加工变形。

3、加工步骤及工序

毛坯为100×100×20板材，工件材料为45#，根据零件图样要求其加工工序为：

（1）       用平口钳装夹毛坯，伸出表面15.5mm左右；

（2）       用ф100面铣刀粗、精铣工件上表面，作为工件的测量基准；

（3）       用φ16立铣刀粗、精铣mm外圆柱和90X90mm外轮廓；

（4）使用φ10立铣刀粗、精20X20mm方槽；

（5）使用φ6立铣刀粗、精鞋方槽；

（6）反转工件，调整好等高块高度，使用平口钳夹持90X90外轮廓，与平口钳上表面留出一定间隙（0.5～1mm左右）；

（7）       ф100面铣刀铣削平面，控制工件厚度尺寸15mm。
