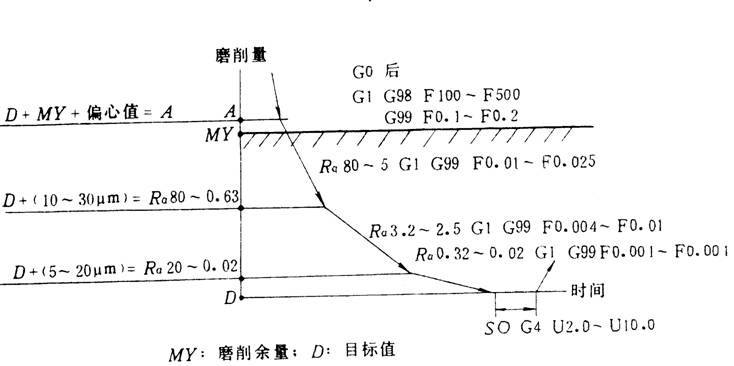

（1）间接测量部分 见图10标注。

R_a80～5μm：粗磨，R_a3.2～2.5μm：半精磨，R_a0.32～0.02μm：精磨；

G98：㎜/min，G99：㎜/s。

　

　

　

　

　

　

　

图10  间接测量部分标注

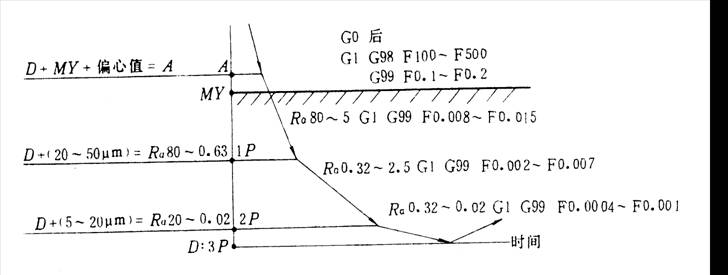

（2）直接测量部分 见图11所示意。

1P：为测量设定1信号，是R_a80～5μm与R_a3.2～2.5μm的交换点；

2P：为测量设定2信号，是R_a3.2～2.5μm与R_a0.32～0.02μm的交换点；

3P：为测量设定3信号，是磨削的结束点。

图11  直接测量部分示意
