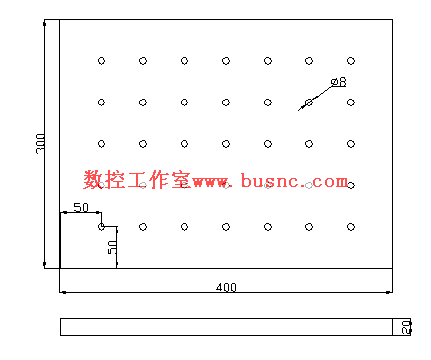

棋排孔循环（三种方法）——加工中心编程实例


　

方法一、

O0001

G17 G40 G80

N001 G00 G91 G30 X0 Y0 Z0 T1;

M06;

G00 G90 G54 X-150. Y-100.;

G43 H01 Z10.M03 S1200;

G81 Z-25.R5.F200;

G91 X50. L6;

Y50.;

G91 X-50. L6;

Y50.;

G91 X50. L6;

Y50.;

G91 X-50. L6;

Y50.;

G91 X50. L6;

G00 G80 Z100.;

M30；




　



方法二

O0001

G17 G40 G80

N001 G00 G91 G30 X0 Y0 Z0 T1;

M06;

G00 G90 G54 X-150. Y-100.;



G43 H01 Z10.M03 S1200;

G81 Z-25.R5.F200;

M98 P001 L6;

G91 Y50.;

M98 P002 L6;

G91 Y50.;

M98 P001 L6;

G91 Y50.;

M98 P002 L6;

G91 Y50.;

M98 P001 L6;

G00 G80 Z100.;

M30；




　



方法三

O0001

G17 G40 G80

N001 G00 G91 G30 X0 Y0 Z0 T1;

M06;

G00 G90 G54 X-150. Y-100.;

G43 H01 Z10.M03 S1200;

G81 Z-25.R5.F200;

G37.1 X-50. Y-100.I50. J50. P7 K5;

G00 G80 Z100.;

M30；




　



其中：G37.1 X-50. Y-100.I50. J50. P7 K5;（多打一次孔）

X、Y：表示第一个孔到工件原点之距离（绝对坐标）

I： X轴方向每孔间距

J： Y轴方向每孔间距

P： X方向孔数

K： Y方向孔数
